不銹鋼海底閥功能特點說明及外形尺寸結構圖

2016/10/27 13:27:16 點擊:

                                                 不銹鋼海底閥

不銹鋼海底閥整體由不銹鋼材質加工生產,啟閉方式則采用了手動操作.本產品廣泛適用于化工原料食用油品以

及輕質燃油品的運輸,具有無污染,安全可靠.安裝于罐車儲罐底部,主密封出于罐體內部,當管道或閥門發

意外斷裂破損,可使罐體仍保持密封,避免罐內液體泄漏,提高運輸的安全性和可靠性,主體采用不銹鋼304

材料,經精密鑄造整體成型,結構簡單,經久耐用,維修方便,另外可按需求生產碳鋼材料或316材質。

不銹鋼海底閥功能與特點:采用特氟隆包覆型O型圈,大大提高了使用性能;45°閥體設計,安裝于罐體側下

方,可直接手動操作;可采用對夾式連接蝶閥和出口法蘭,方便操作;完全開啟后,閥門將自動限位,保持常

開,需手動方能關閉。手動控制采用軟軸控制器進行開關操作,可加裝氣缸,進行氣動控制。

產品材料及參數:

 公稱口徑:

 DN100或(4”)

 工作壓力

 1.0-1.6MPa

 最大流量

 250/min

 主體材質

 不銹鋼

 軸材料

 不銹鋼

 密封材料

 丁氰橡膠

 彈簧

 不銹鋼

 開啟方式

 氣動(Q)手動(S

 溫度范圍:

 -40+150

 適用介質:

 水、汽油、柴油或者輕質燃油

產品型號特性:

1、SA型采用45°角設計,安裝便捷,使用方便。

2、SB型底閥采用90°角設計,符合傳統安裝使用要求。

3、Q型采用在H04B海底閥上安裝一氣動裝置,使用更加便捷,且維護方便簡單.

不銹鋼海底閥尺寸

型號

規格

公稱

壓力

尺寸(mm)

A

D0

D1

D2

D3

H

H0

H804A

DN80

1.6MPa

143

Φ200

Φ178

Φ102

Φ160

/

120

H804B

DN80

1.6MPa

140

Φ200

Φ178

Φ102

Φ155

128

70

H804Q

DN100

1.6MPa

155

Φ250

Φ190

Φ130

Φ165

90

150

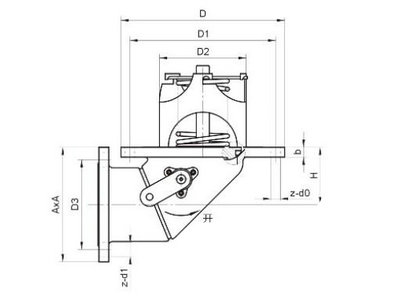

產品結構圖:

                              不銹鋼海底閥結構圖

功能和特點:

1、槽車油罐充裝時,油氣回收閥開啟,上升的液面將油氣向上推,通過一系列的油氣回收系統,回到庫區油罐。

2、槽車卸油時,回收閥允許回收的氣體進入槽車油罐。在沒有油氣回收設施的系統中,允許空氣進入槽車油罐。

3、高密封性,確保了槽車運輸的安全。

海底閥安裝要求:

1. 海底閥在油罐車上安裝應與罐體保持平衡。進口法蘭與罐體連接的密封墊是由我廠提供的軟木墊注意不要損壞。

2. 安裝氣源軟管時應保護好氣動接頭。海底閥在出廠前已經過調試,安裝完畢即可使用,不得隨意拆卸。
