腳踏式量油孔應用標準及技術要求的分析說明

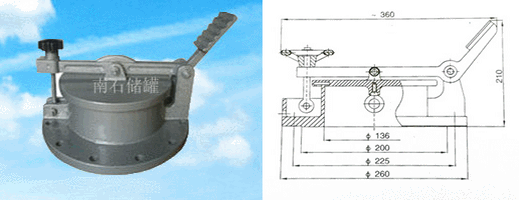

腳踏式量油孔裝于油罐頂部,用于測量罐內油品的標高和溫度及取樣等作用.是用來測量罐內油面高低和調取油
樣的專門附件。每個油罐頂上設置一個，大都設在罐梯平臺附近。測量孔的直徑為150毫米，設有能密閉的孔
蓋和松緊螺栓，為了保證量油時每次都沿同一位置下尺，減少測量誤差，在量油孔內壁的一側裝有鋁制或銅質
的導向槽。正對量油孔下方的油罐底板不應有焊縫，必要時可在該處焊接一塊計量基準板，以減少各次測量的
相對誤差。
技術參數：
殼體:鋁合金 碳鋼 不銹鋼
密封件:橡膠墊片
工作溫度：≤80℃
操作壓力：0.6MPa
連接方式：法蘭
腳踏式量油孔標準：制造驗收標準：按SY/T0525.5-93。
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）
引用標準：
G B 1348球墨鑄鐵件
G B /T 1804公差與配合 未注公差尺寸的極限偏差
GB 6414鑄件尺寸公差
GB 9113- 9122 鋼制管法蘭
GB 9123 鋼制管法蘭蓋
GB 9125 鋼制管法蘭技術條件
GB 9438鋁合金鑄件技術條件
GB 9439 灰 鑄 鐵 件
G B /T 13306標牌
量油孔技術要求：
1 .量油孔的制造除應符合本標準的規定外，還應符合設計圖樣及有關技術文件的要求。
2. 鑄件的化學成分和 力學性能應分別符合GB 9439, GB 9438, GB 1348和圖樣的要求。
3. 鑄件不應有裂紋、縮孔、夾渣及缺肉等缺陷，所有非加工表面應仔細清砂，并清除飛邊、毛刺。
4.鑄件的尺寸公差按GB 6414檢驗。
5. 零件按圖樣要求加工制 造，未注公差尺寸極限偏差按GB/T 1804中IT 14級檢查驗收。6. 管制法蘭
應按GB9113-9123、其加工應符合GB9125的技術要求。
量油孔試驗要求 ：
1. 組裝后的量油孔應進行嚴密性試驗。
2. 嚴密性試驗按下述方法進行:在孔口端面上涂一薄層紅色油漆，然后將量油孔輕輕蓋 上，并蓋在 上
壓10kg重物 持續 l min抬起孔蓋，觀察蓋槽中的膠片橡墊片，有明顯而完整的孔口邊緣壓痕時為合格。
腳踏式量油孔維護與保養：
量油孔的維護量油孔經常啟閉，容易損壞而發生漏氣，因此要定期鑒定其嚴密性。鑒定時，在孔的邊
緣涂上一層薄油漆，將孔蓋輕輕蓋上，用手加一定力，如襯墊上映有明 顯完整的痕跡，就可以認為合
格。若痕跡殘缺不全，說明孔蓋已不嚴密，應更換墊圈。
