Y型過濾器尺寸及Y型過濾器結構圖,尺寸
過濾器是輸送介質的管道系統不可缺少的一種裝置，其作用是清除介質中的機械雜質，以保護設備管道上的配
件免受磨損和堵塞。Y型過濾器是除去液體中含有固形物的小型設備，可保護壓縮機、泵和其它設備及 儀表等
正常工作和運轉，達到穩定工藝過程、保障安全的作用。另外Y型過濾器對提高產品質量也有著十分重要的意義。
Y型過濾器與管道中閥門及其它主要設備配套使用，也可單獨使用于管路中。管道中介質首先進入過濾器，通過
濾網再進入連接閥門及管道中，而雜物則留于過濾桶內。
產品應用范圍：Y型過濾器是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥
或其它設備的進口端，用來清除介質中的阿質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，
排污方便等特點。適用介質為水、油、氣。一般通水網為18-30目/cm2，通氣網為40-100目cm2，通油網為100-
480目/cm2。可按用戶要求制作濾網。
過濾器零件材料：
|
零件名稱 |
材料 |
|
閥體 |
碳鋼、不銹鋼、黃銅 |
|
濾網蓋 |
碳鋼、不銹鋼、黃銅 |
|
濾芯網 |
不銹鋼 |
|
密封件材質 |
柔性石墨、聚四氟乙烯 |
Y型過濾器工作原理：
1、起泡點法測試原理：當濾膜和濾芯用一定的溶液完全浸潤,然后通過氣源在一側加壓,隨著壓力的增加,氣體從濾膜
的一側放出,表現膜一側出現大小、數量不等的氣泡,通過儀器判斷出對應的壓力值就是泡點。
2、擴散流法測試原理：擴散流測試是指當氣體壓力在濾芯起泡點值的80%時,這時還沒有出現大量的氣體穿孔而過,只
是少量的氣體先溶解到液相的隔膜中,然后從該液相擴散到另一面的氣相中,這部分氣體稱之為擴散流。
3、水侵入法測試原理：水侵入法專用于疏水性濾芯的測試，疏水性膜抗拒水，孔徑越小，把水擠入疏水膜中需要的壓
力越大。所以在一定的壓力下，測量擠入濾膜中的水流量來判斷濾芯的孔徑。
Y型過濾器結構特點：
1、Y型過濾器具有結構先進阻力小，沖洗方便通流快速，故壓力損失小，抗污性強，排渣方便等特點。
2、Y型拉桿伸縮過濾器由Y型過濾器及伸縮接頭組成，通常安裝在閥門及其它主要設備之進口端，使于清理雜物與安裝
拆卸，以保護閥類或設備及正常使用。
Y型過濾器尺寸:
|
DN |
In |
L |
H |
H1 |
有效過濾面積m2 |
|
15 |
1/2 |
125 |
70 |
150 |
0.00185 |
|
20 |
3/4 |
145 |
70 |
150 |
0.00281 |
|
25 |
1 |
160 |
80 |
160 |
0.00343 |
|
32 |
1 1/4 |
180 |
90 |
180 |
0.00486 |
|
40 |
1 1/2 |
200 |
100 |
240 |
0.00767 |
|
50 |
2 |
220 |
130 |
250 |
0.01160 |
|
65 |
2 1/2 |
260 |
165 |
350 |
0.02111 |
|
80 |
3 |
280 |
195 |
390 |
0.03029 |
|
100 |
4 |
320 |
230 |
450 |
0.04063 |
|
125 |
5 |
350 |
300 |
520 |
0.05589 |
|
150 |
6 |
380 |
335 |
580 |
0.07709 |
|
200 |
8 |
495 |
420 |
690 |
0.11967 |
|
250 |
10 |
595 |
500 |
800 |
0.19155 |
|
300 |
12 |
640 |
580 |
950 |
0.26738 |
|
350 |
14 |
700 |
640 |
1150 |
0.32535 |
|
400 |
16 |
800 |
700 |
1360 |
0.40946 |
|
450 |
18 |
850 |
790 |
1480 |
0.52837 |
|
500 |
20 |
900 |
875 |
1650 |
0.65385 |

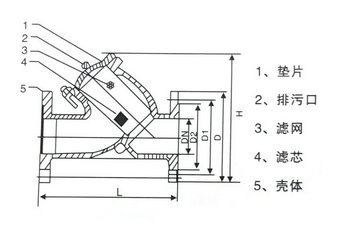

Y型過濾器結構圖：
過濾器技術參數
1、適合物料：
化工、石油化工生產中的弱腐蝕性物料，如：水、氨、油品、烴類等；
化工生產的腐蝕性物料，如燒堿、純堿、濃稀硫酸、碳酸、醋酸、酯酸等；
制冷中的低溫物料，如：液甲烷、液氨、液氧及各種制冷劑；
輕工食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糧漿醫藥用品等；
2、過濾精度：10-480目（一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-480目/cm2。）；
3、工作溫度：≤90℃；
4、公稱通徑：DN20—DN500mm；
5、公稱壓力：PN≤1.6Mpa（其它工作壓力可按用戶要求設計）；
6、法蘭標準：JB/T79PN1.6（也可按用戶要求制造）；
7、殼體材質：A3、304、304L、316、316L、WCB；
8、密封材料：聚四氟乙烯、丁腈橡膠、耐油石棉膠、三元乙丙橡膠。
9、執行標準設計規范：HG/T21637，
試驗與檢驗：JB/9092，產品標識：GB/12220，結構長度：GB/12221，
壓力溫度等級：GB/T12224-2005，試驗檢驗標準：GB/T13927-2008
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）
制造、檢測標準：執行HG/T21637-1991標準，或客戶指定標準。
產品安裝與維護：安裝過濾器前要認真清洗所有管道的連接表面，使用管道密封膠或特氟龍帶（聚四氟乙烯）
要適量。末端螺紋不做處理，以避免使密封膠或特氟龍帶進入管路系統。過濾器可以水平安裝或垂直向下安裝。安裝
1-1/4”（DN32）或更大口徑的承插焊過濾器或所有D系列過濾器時，應注意這類過濾器的墊片是非金屬材質的，容
易由于過熱而損壞。因此應縮短焊接時間，并在焊接完成后對過濾器進行冷卻。如果焊接前需要預熱或焊接后需要繼
續加熱（D 系列過濾器），建議先將墊片拆下再加熱。
