全天候呼吸閥外形安裝尺寸，結構圖及性能特點說明
全天候呼吸閥
全天候呼吸閥安裝于原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上的主要安全設備，是起蒸發損耗與保
護儲罐在受超壓或真空時免遭破壞的作用。呼吸閥通常與阻火器配套使用。 呼吸閥類型:呼吸閥是安裝在固定
儲罐頂上的通風裝置。起減少油品等液體的蒸發損耗、控制儲罐壓力，防止罐內超壓或超真空使儲罐遭受損壞。
適用介質為油品、石油化工物料等，亦適合于寒冷地區，呼吸閥的操作壓力在出廠前均經嚴格測試檢驗，用戶
不得任意調換或改變其閥盤的重量。
要材料及參數：
|
公稱口徑 |
DN25-300 |
|
殼體材質 |
碳鋼、不銹鋼304、316、鋁合金 |
|
正壓閥盤材料 |
不銹鋼304、 |
|
負壓閥盤材料 |
不銹鋼304、316、 |
|
密封件材質 |
聚四氟乙烯四氟PTFE |
|
環境溫度℃ |
-30~+60 |
|
壓力等級 |
0.6-2.5MPa |
|
操作壓力(Pa) |
A:-295Pa— +355Pa |
|
B:-295Pa—+980Pa |
|
|
C:-295Pa— +1750Pa |
|
|
D:-295Pa—+98000Pa |
執行標準：（石油儲罐呼吸閥）（SY7511-87）、（石油儲罐阻火器阻火性能和試驗方法）（GB5908-86）等
標準進行制造和試驗、檢驗。或按客戶指定標準。法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（
用戶指定，請注明壓力等級）。
全天候呼吸閥外形連接尺寸：（PN1.0MPa）
|
公稱通徑 DN(mm) |
產品重量 （Kg/臺） |
安裝尺寸 |
||||
|
L |
H |
D |
K |
n×Φ |
||
|
25 |
5 |
160 |
165 |
Φ115 |
Φ85 |
4×14 |
|
32 |
7 |
180 |
185 |
Φ140 |
Φ100 |
4×18 |
|
40 |
7 |
180 |
190 |
Φ150 |
Φ110 |
4×18 |
|
50 |
8 |
210 |
210 |
Φ165 |
Φ125 |
4×18 |
|
65 |
11 |
240 |
220 |
Φ185 |
Φ145 |
4×18 |
|
80 |
13 |
260 |
240 |
Φ200 |
Φ160 |
8×18 |
|
100 |
16 |
300 |
270 |
Φ220 |
Φ180 |
8×18 |
|
150 |
24 |
370 |
330 |
Φ285 |
Φ240 |
8×22 |
|
200 |
38 |
440 |
370 |
Φ340 |
Φ295 |
8×22 |
|
250 |
52 |
500 |
410 |
Φ395 |
Φ350 |
12×22 |
|
300 |
75 |
580 |
470 |
Φ445 |
Φ400 |
12×22 |

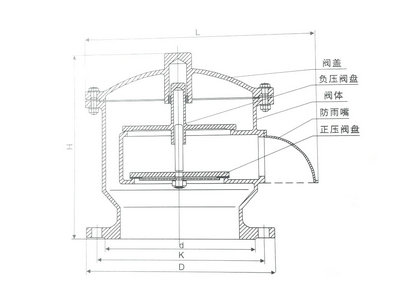

全天候呼吸閥結構圖：
全天候呼吸閥性能特點：
1：新型防爆阻火呼吸閥材質采用：鑄鋼，不銹鋼耐腐蝕性好。
2：閥盤、閥封環采用不銹鋼、聚四氟乙烯材料。耐低溫、防凍性能好。
3：該閥是安裝在固定頂罐上的通風裝置，減少油品的蒸發消耗，控制儲罐壓力作用。
4：本閥具有通風量大，泄露量小，耐腐蝕，防凍性能好。
5：他能對石油儲罐內外壓力進行自動調節的特點。
6：結構簡單，重量輕，易檢修，安裝方便。
7：阻爆性能合格，連續13次阻爆性能試驗每次都能阻止火焰蔓延。
8：耐低溫防凍性能合格：在-42度操作2小時，壓力閥盤、真空閥盤和密封均無變形現象，完全符合標準要求。
9：在常溫36度連續操作72小時，動作10000次，壓力閥盤、真空閥盤和導桿接觸面無任何磨損和碰傷跡象，導
桿升降靈敏無卡死現象。
