防爆呼吸閥性能特點,安裝尺寸圖及結構示意圖

2016/7/19 11:02:26 點擊:

                               防爆呼吸閥防爆呼吸閥

防爆呼吸閥是固定罐頂上的通風裝置用來滿足儲罐大小呼吸的通氣要求,安裝在儲存甲、乙、丙類液體的儲罐

頂上,確保儲罐在超壓時免遭破壞,同時減小儲罐內介質的蒸發損耗。解決罐內正壓,負壓的氣體,使罐內的

液體進出沒有受到阻礙,當外液體輸入罐內時有大量的氣體往外呼(稱正壓)。如罐內液體往外輸出時罐內必

須從外空氣吸進罐內(稱負壓)。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏,使罐內的液體質量

得到了有利的保障。具有通風量大、泄漏量小、耐腐蝕等特點,并有靜電接地線,使該閥與罐體保持等電位。

全天候防爆呼吸閥具有防凍性能,適用于寒冷地區。

 閥體材料

 WCB304316

 正壓閥盤材料:

 304316、鋁合金

 密封材料

 聚四氟乙烯

 負壓閥盤材料:

 304316、四氟PTFE

 環境溫度

 -3080

 口 徑:

 DN50-250

 壓 力:

 0.6-4.0Mpa

 連接形式:

 法蘭

 A級正壓: 353Pa36mmH2O,

 負壓:295Pa30mmH2O

 B級正壓: 980Pa100mmH2O

 負壓: 295Pa30mmH2O

防爆呼吸閥性能特點說明:

1:防爆呼吸閥材質采用鑄鋼,不銹鋼耐腐蝕性好。

2:閥盤、閥封環采用不銹鋼、聚四氟乙烯材料。耐低溫、防凍性能好。

3:該閥是安裝在固定頂罐上的通風裝置,減少油品的蒸發消耗,控制儲罐壓力作用。

4:本閥具有通風量大,泄露量小,耐腐蝕,防凍性能好。

5:結構簡單,重量輕,易檢修,安裝方便。

6:耐低溫防凍性能合格:在-42度操作2小時,壓力閥盤、真空閥盤和密封均無變形現象,完全符合標準要求。

7:在常溫36度連續操作72小時,動作10000次,壓力閥盤、真空閥盤和導桿接觸面無任何磨損和碰傷跡象,

導桿升降靈敏無卡死現象。

防爆呼吸閥主要外形安裝尺寸:



安裝尺寸﹝mm

H

L

D

D1

D2

n

d

n 1

n2

d1

d2

DN50

255

362

140

110

90

3

1

14

12

DN80

342

508

185

150

125

3

1

18

16

DN100

342

508

205

170

145

3

1

18

16

DN150

460

640

260

225

200

6

2

18

16

DN200

545

770

315

280

255

6

3

18

16

DN250

648

918

370

335

310

9

3

18

16

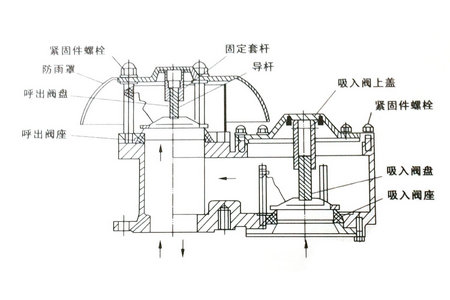

防爆呼吸閥結構示意圖:

                       防爆呼吸閥結構圖
