分析說明石油儲罐阻火器性能測試
阻火器是石油儲罐上的安全設備之一,它允許易燃易爆氣體通過但阻止火焰通過以避免油罐的燃燒或爆炸。當前
國內石油儲罐所用的阻火器大多屬于金屬網型阻火器。根據現場長期的觀察由于管理和材質的問題,使阻火器內
的阻火層全部腐蝕從而失去阻火的作用。因此對現行阻火器進行技術測定是非常重要了。
石油儲罐阻火器性能測試:根據國際上對石油儲罐阻火器性能的測試要求結合國內的實際情況和發展需要,制定
了國內對測試石油儲罐阻火器性能的國家標準。標準規定石油儲罐阻火器必須具備阻爆和耐燒兩種性能,阻爆性
能要求試驗13次而且每次都能阻爆。對于耐燒性能要求能耐燒一小時無回火。試驗介質為石腦油。根據這些技術
要求設置一套阻火器檢測裝置。
石油儲罐阻火器阻爆功能是阻止由于雷擊或燃燒而引起的火花或火焰通過:

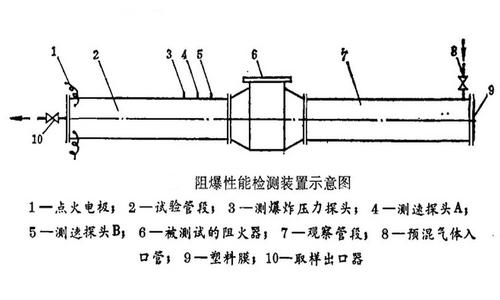

阻爆性能檢測裝置圖:
阻爆性能檢測裝置操作說明:將被測試的阻火器安裝在試驗管段和觀察管段之間。試驗管段和觀察管段長度均為
1.5m直徑與被測試的阻火器相同。在試驗管段上安裝測試火焰的測速 探頭和爆炸壓力探頭。合格后向觀察管段
輸人預混氣體(石腦油蒸氣與空氣的混合氣),其中石腦油蒸氣的體積為(1.8—2.0%),由試驗管段內取樣分析、
測定預混氣體濃度是否達到 規定要求。氣體濃度達到規定要求后,由電點火,在試驗管段發生爆炸。并在管段頂端
的塑料 薄膜被沖開后,觀察有無火焰出現。如無火焰出現則被認為檢測的阻火器是阻爆的。也可由檢測儀器發生
的信號觀測出是否阻爆。這樣連續進行13次,每次都能阻爆,則認為該阻火器 阻爆性能合格。如有一次不阻爆,則
認為它的阻爆性能不合格。

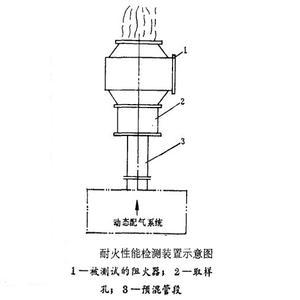

阻火器的耐燒性能是指阻止燃燒氣體火焰通過阻火層回燒的性能:其檢測裝置見圖2。
耐燒性能檢測裝置操作說明:將一定壓力的空氣壓入石腦油儲罐內,由管線將石腦油輸人油噴頭,同時輸入規定流
量的空氣在預 管段內霧化形成規定流量的易燃混合氣體(混合氣體中石腦 油蒸氣的體積濃度應為2.8—3.2%),
通過阻火器內的阻火層,在阻火層上點燃,形成飄浮的連 續火焰。這樣連續燃燒一小時無回火,則認為被測試的阻
火器耐燒性能合格。如在連續燃燒一小時內產生回火,則認為其耐燒性能不合格。在測試過程中,每5min由預混管
段取樣分析 混合氣體濃度每10min測定一次火焰溫度、阻火層溫度及阻火器殼體溫度。石腦油與空氣混合形成易
燃混合氣體的供氣流量,根據阻火器的直徑而異,詳見表1。
表1 供氣流量 |
|||||
阻火器直徑(mm) |
50 |
100 |
150 |
200 |
300 |
流量(m3/d) |
23.76 |
81.6 |
159.84 |
486.72 |
700.08 |
金屬網型阻火器的測試結果:國內使用的金屬網型阻火器大部分是由12層或4層16目(或22目)銅網重疊所組成。
阻爆性能的測試結果。12層16目銅網公稱直徑150mm的金屬網型阻火器阻爆性能合格,見表2。8層16目銅網,公
稱直徑150mm的金屬網型阻火器阻爆性能不合格。據試驗表明8層16目銅網為阻火器阻爆臨界層,見表3所示。
表2 |
|||||||||||||
測試次數 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
火焰傳播速度(m/s) |
39 |
43 |
37.5 |
43 |
46 |
43 |
45 |
44 |
48 |
39 |
37 |
38 |
43 |
油氣濃度(體積、%) |
1.86 |
1.84 |
2.00 |
1.88 |
1.84 |
1.85 |
1.94 |
2.00 |
1.92 |
1.89 |
1.91 |
1.92 |
1.89 |
阻爆否 |
均阻爆 |
阻爆測試結果:
表3 |
|||||||||||||
測試次數 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
火焰傳播速度(m/s) |
46 |
46 |
46 |
33 |
43 |
33 |
40 |
33 |
30 |
37.5 |
33 |
50 |
40 |
油氣濃度(體積、%) |
1.97 |
1.92 |
1.88 |
1.92 |
1.85 |
1.90 |
1.92 |
1.90 |
1.92 |
1.86 |
1.90 |
2.00 |
1.88 |
阻爆否 |
均阻爆 |
耐燒性能洲試結果:12層16目銅網公稱直徑150mm的金屬網型阻火器耐燒15min回火,則耐燒性能不合格,測試結
果見表4。12層16目不銹鋼網公稱直徑150mm的金屬網型阻火器耐燒試驗25min回火則耐燒性能不合格:
表4 |
||||
油氣濃度(體積、%) |
火焰溫度(℃) |
阻火層溫度 |
殼體溫度 |
回火時間(min) |
3 |
625 |
412 |
89 |
15 |
因此當前國內石油儲罐使用的(12層 16目銅 網)金屬網型阻火器阻爆性能側試合格,耐燒 性能測試不合格,其性能
沒有達到石油儲罐阻火器的國家標準規定。4層16目金屬網型阻火器阻爆、耐燒性能都不合格。現行金屬網型阻火
器,體積大,結構不夠合理,易發生短路,達不到使用目的。銅網的耐腐蝕性差,不宜使用于石油儲罐上,應更新換代。
為了金屬網型阻火器的更新換代,根 據石油儲罐阻火器國家標準規定的性能要求,設計了波 紋型阻火器。側試結果表
明,波紋型阻火器的阻爆、耐燒性能均合格,達到了使用目的所以波 紋型阻火器將逐漸代替現行石油儲罐上所用的金
屬網型阻火器。
