籃式過濾器,籃式過濾器標準,尺寸,結構圖示意圖

2016/10/13 9:43:05 點擊:

                                                   籃式過濾器

籃式過濾器是除去液體中少量固體顆粒的小型設備,主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。

安裝在管道上能除去流體中的較大固體雜質,使機器設備(包括壓縮機、泵等)、儀表能正常工作和運轉,達到

穩定工藝過程,保障安全生產的作用。當流體進入置有一定規格濾網的濾筒后,其雜質被阻擋,而潔凈的流體通

過濾藍、由過濾器出口排出。當需要清洗時,旋開主管底部螺塞,排凈流體,拆卸法蘭蓋,清洗后重新裝入即可。

因此使用維護極為方便,首先經過粗濾網濾掉較大顆粒的雜質,然后到達細濾網。在過濾過程中,細濾網逐漸累

積水中的臟物、雜質,形成過濾雜質層,由于雜質層堆積在細濾網的內側,因此在細濾網的內、外兩側就形成了

一個壓差。目前已廣泛應用于石油、化工、醫藥、食品、環保等行業。若將其串連的安裝在泵的入口或系統管線

的其他部位,則既可以延長泵和其他設備的使用壽命,又能保證整個系統的安全。

產品主要零件材料:

 殼體材質

 鑄鐵、碳鋼

 不銹鋼

 濾框濾網材質

 不銹鋼

 公稱口徑

 DN25-600

 密封件材質

 耐油石棉、柔性石墨、聚四氟乙烯

 工作溫度()

 -30+380

 -80+450

 公稱壓力(MPa)

 1.06.4 (150Lb300Lb)

 適合介質

 A、化工、石油化工生產中的弱腐蝕性物料,如:水、氨、

 油品、烴類等;B、化工生產的腐蝕性物料,如燒堿、純

 堿、濃稀硫酸、碳酸、醋酸、酯酸等;C、制冷中的低溫

 物料,如:液甲烷、液氨、氧及各種制冷劑;D、輕工食

 品、制藥生產中有衛生要求的物料,如:啤酒、飲料、乳

 制品、糧漿醫藥用品等。

藍式過濾器執行標準:

設計規范:HGJ502

試驗與檢驗:ASME B16.104

產品標識:GB/T 12220

供貨規范:JB/T 7928

法蘭標準:HG20592-97(也可按用戶要求制造)

制造檢測標準:HGJ532-91

籃式過濾器尺寸:

  高低接管型(1.6MPa

公稱通

DN

尺寸

有效過濾

面積(m2)

倍數

重量

(Kg)

Φ

L

H1

H2

H3

H

B(R)

25

76

220

9

12.5

280

295

1/2”

0.003619

9

12.5

32

76

220

5.9

16.8

285

300

1/2”

0.003619

5.9

16.8

40

114

280

6

24.8

340

355

1/2”

0.005718

6

24.8

50

114

280

3.9

29.3

340

355

1/2”

0.005718

3.9

29.3

65

140

330

3.8

40.6

400

415

1/2”

0.009613

3.8

40.6

80

168

340

4.4

55.2

460

475

1/2”

0.001539

4.4

55.2

100

219

420

4.4

103

550

565

3/4”

0.02464

4.4

103.6

150

273

500

3.7

181

720

735

3/4”

0.04866

3.7

181.5

200

325

560

3.5

229

900

915

3/4”

0.07858

3.5

229

250

426

660

3.6

350

1070

1120

3/4”

0.12005

3.6

350

300

478

750

640

400

1360

1410

R3/”

0.16537

3.8

532

  直流接管型(1.6MPa

公稱通

DN

尺寸

有效過濾

面積(m2)

倍數

重量

(Kg)

Φ

L

H1

H2

H3

B

25

89

220

160

260

360

R1/2’

0.003619

6

15.7/13.8

32

89

220

165

270

370

R1/2’

0.003619

4.5

19.2/16.5

40

114

280

180

300

400

R1/2’

0.005718

4.5

23.6/19

50

114

280

180

300

400

R1/2’

0.005718

3

28.9/23

65

140

330

220

350

460

R1/2’

0.009613

3

48.4/39

80

168

340

260

400

510

R1/2’

0.01539

3

65.3/53

100

219

420

310

470

580

R3/4’

0.02464

3

89.3/76

150

273

500

430

620

730

R3/4’

0.04866

3

148.0/126

200

325

560

530

780

900

R3/4’

0.07858

2.5

185/158

250

426

660

640

930

1050

R3/4’

0.12005

2.5

230/195

300

478

750

840

1200

1350

R3/4’

0.16537

2.3

307/260

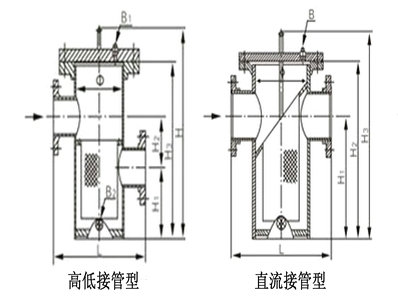

籃式過濾器結構示意圖:

                        籃式過濾器結構圖

過濾器維護及保養:

1、過濾器的核心部位是過濾器芯件由過濾器框和不銹鋼鋼絲網組成,不銹鋼鋼絲網屬宜損件需特別保護;

2、當過濾器工作一段時間后,過濾器芯內沉淀了一定的雜質,這時壓力降增大,流速會下降,需及時清除過

濾器芯內的雜質;

3、清洗雜質時,特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞,否則,再裝上去的過濾器,過濾后介質的

純度達不到設計要求,壓縮機、泵、儀表等設備會遭到破壞;

4、如發現不銹鋼鋼絲網變形或損壞,需馬上更換。
