全天候防凍防火呼吸閥作用,安裝尺寸及性能特點
全天候防凍防火呼吸閥主要是用來滿足儲罐大小呼吸的通氣與阻火要求安裝在儲存甲、乙、丙類液體
的儲罐頂上，確保儲罐在超壓時免遭破壞，同時減小儲罐內介質的蒸發損耗。是集阻火器與呼吸閥為一體，
具有新穎的結構為國內首創。它是石化儲罐必備的新型安全設備，其最大優點是阻火呼吸性能好、重量輕、
密封性能好、泄漏量小、耐腐蝕維修方便。
全天候防凍防火呼吸閥作用：QZF-89型全天候防凍防火呼吸閥安裝在固定罐頂上的通風裝置，起減少油品
蒸發損耗，控制儲罐壓力及阻止外界火焰?zhèn)魅氲淖饔谩＜扔凶杌鸸δ苡纸鉀Q罐內正壓，負壓的氣體，使罐內
的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐
內必須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液
體質量得到了有利的保障。
|
A級正壓： |
355Pa (36毫米水柱) |
|
負壓： |
295Pa (30毫米水柱) |
|
B級正壓： |
980Pa (100毫米水柱) |
|
負壓： |
295Pa (30毫米水柱) |
1、經久耐用、防凍性能突出，是適用寒冷地區名符其實的“全天候”新產品。
2、具有通風量大、泄漏量小、耐腐性強等特點，接有靜電地線與罐體保持等電位的安全裝置。
3、安裝于固定頂罐上的重要通風裝置主要起減少油品蒸發損耗、控制罐內壓力、保護儲罐安全的作用。
零部件材料：
|
閥體材料 |
碳鋼WCB、不銹鋼304、316、鋁合金 |
|
正壓閥盤材料 |
不銹鋼304、316、鋁合金 |
|
負壓閥盤材料 |
不銹鋼304、316、四氟PTFE |
|

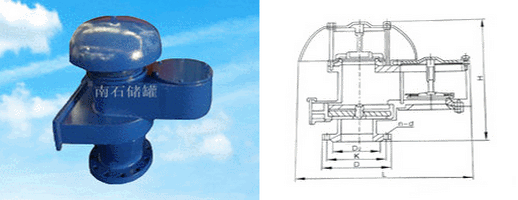

規格尺寸 （mm） |
外形尺寸mm |
||||
|
D1 |
D |
L |
H |
N-d |
|
|
DN50 |
?110 |
?140 |
362 |
360 |
4×14 |
|
DN80 |
?170 |
?185 |
513 |
445 |
4×18 |
|
DN100 |
?170 |
?205 |
513 |
445 |
4×16 |
|
DN150 |
?225 |
?260 |
640 |
610 |
8×18 |
|
DN200 |
?280 |
?315 |
770 |
700 |
8×18 |
|
DN250 |
?335 |
?370 |
918 |
828 |
12×18 |
|
DN300 |
?395 |
?435 |
1050 |
910 |
12×23 |
呼吸閥的維護與保養每月一次，冬季每月兩次。其方法：先將閥蓋輕輕打開，把真空閥盤和壓力閥盤取出，
檢查閥盤與閥盤密封處、閥盤導桿與導桿套有無油污和臟物，如出現油污和臟物應清除干凈，然后裝回原
位，上下拉動幾下，檢查開啟是否靈活可靠。如果一切正常，再將閥蓋蓋好緊固。在維護與保養中，如發
現閥盤有劃痕、磨損等異常現象，應馬上更換或與供貨公司聯系，以使及時得到解決。
