放空阻火器_放空阻火器尺寸_放空阻火器結構圖
放空阻火器外殼優質鋁合金澆鑄經切削加工成形，采用O型圈密封，便于維修保養時對阻火芯的清洗、裝卸、結
構合理、重量輕的特點，非常合適于中、小型油罐的使用。阻火器由芯件和殼體兩部份組成，芯件是核心，是由
兩層超薄的不銹鋼帶，一條被壓成波N形，另一條平面鋼帶則將它圍繞圓心緊緊纏繞而成。阻火器采用不銹鋼“N”
形、雙層波紋帶為阻火芯件，殼體材料為鋁合金。阻火器介質從三角形狹道中通過，阻火器也正是通過它來阻止
火焰在管道中的蔓延，其原理為“器壁效應”，就是火焰與器壁的碰撞進行能量轉換，降低了溫度。以此原理來設
計三角形孔的高度阻止火焰的通過，再加上足夠的流道長度來吸收火焰的熱量，使其在芯件中熄滅，避免了氣體
在芯件的另一端被復燃的可能性。
|
產品名稱： |
放空阻火器 |
|
產品型號： |
SCZ50-6 |
|
適用范圍： |
柴油、汽油、煤氣、天然氣 |
|
工作溫度： |
-30—+60℃ |
|
閥體材質： |
鋁合金 |
|
阻火芯材質： |
不銹鋼波紋板 |
|
規格： |
DN50-200 |
|
品牌： |
上海南石 |
放空阻火器尺寸：
|
規格（DN） |
D1 |
Do |
H |
N |
孔徑 |
|
50 |
140 |
110 |
175 |
4 |
Φ14 |
|
80 |
185 |
150 |
215 |
4 |
Φ14 |
|
100 |
205 |
170 |
220 |
4 |
Φ18 |
|
150 |
260 |
225 |
240 |
8 |
Φ18 |
|
200 |
315 |
280 |
260 |
8 |
Φ18 |

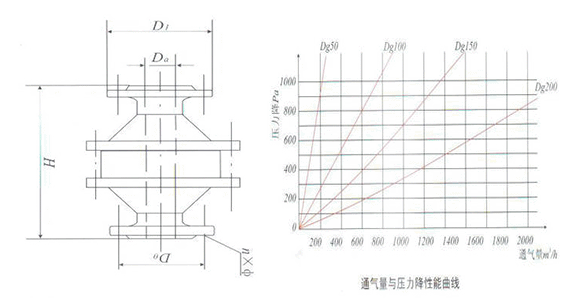

放空阻火器結構圖：
放空阻火器技術參數：
1、殼體材質鋁合金，尺寸按照PN0.6法蘭規定的標準來執行。
2、在精鑄制造過程中，殼體鑄件不存在損害、裂紋、砂眼等問題。
3、殼體制作過程中，每件產品都進行水壓的試驗，待到合格后方可使用。
4、波紋結構的阻火芯使用304不銹鋼鋼帶來加工制作。
5、阻火芯層上的孔隙大小完全一致且均勻分布，保持無堵塞。
6、裝入殼體內部的阻火芯緊密結合，在完成組裝之后，我們還需要按規定進行阻火性的測試
放空阻火器主要性能:
1、阻爆性能合格,連續13次阻爆性能試驗每次均能阻火。
2、耐燒性能合格，耐燒試驗1小時無回火現象。
3、殼體水壓試驗合格。本產品結構合理，重量輕、耐腐蝕。易檢修，安裝方便。
