籃式過濾器_籃式過濾器標準、尺寸、結構圖
藍式過濾器型號：SRBB/SRBA
產品介紹:籃式過濾器是除去液體中少量固體顆粒的小型設備，主要由接管、主管、濾藍、法蘭、法蘭蓋及緊
固件等組成。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而潔凈的流體通過濾藍、由過濾器出
口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可。因此，使用維護
極為方便。首先經過粗濾網濾掉較大顆粒的雜質，然后到達細濾網。在過濾過程中，細濾網逐漸累積水中的臟
物、雜質，形成過濾雜質層，由于雜質層堆積在細濾網的內側，因此在細濾網的內、外兩側就形成了一個壓差。
藍式過濾器執行標準:
設計規范：HGJ502
試驗與檢驗：ASME B16.104
法蘭連接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
產品標識：GB/T 12220
供貨規范：JB/T 7928
產品主要零件材料：
|
殼體材質 |
鑄鐵、碳鋼 |
不銹鋼 |
|
濾框?yàn)V網材質 |
不銹鋼 |
|
|
密封件材質 |
耐油石棉、柔性石墨、聚四氟乙烯 |
|
|
工作溫度(℃) |
-30～+380 |
-80～+450 |
|
公稱壓力(MPa) |
1.0～6.4 (150Lb～300Lb) |
|
籃式過濾器尺寸1.6(MPa)：
|
公稱通 徑DN |
尺寸 |
有效過濾 面積(m2) |
倍數 |
重量 (Kg) |
||||||
|
Φ |
L |
H1 |
H2 |
H3 |
H |
B(R) |
||||
|
25 |
76 |
220 |
9 |
12.5 |
280 |
295 |
1/2” |
0.003619 |
9 |
12.5 |
|
32 |
76 |
220 |
5.9 |
16.8 |
285 |
300 |
1/2” |
0.003619 |
5.9 |
16.8 |
|
40 |
114 |
280 |
6 |
24.8 |
340 |
355 |
1/2” |
0.005718 |
6 |
24.8 |
|
50 |
114 |
280 |
3.9 |
29.3 |
340 |
355 |
1/2” |
0.005718 |
3.9 |
29.3 |
|
65 |
140 |
330 |
3.8 |
40.6 |
400 |
415 |
1/2” |
0.009613 |
3.8 |
40.6 |
|
80 |
168 |
340 |
4.4 |
55.2 |
460 |
475 |
1/2” |
0.001539 |
4.4 |
55.2 |
|
100 |
219 |
420 |
4.4 |
103 |
550 |
565 |
3/4” |
0.02464 |
4.4 |
103.6 |
|
150 |
273 |
500 |
3.7 |
181 |
720 |
735 |
3/4” |
0.04866 |
3.7 |
181.5 |
|
200 |
325 |
560 |
3.5 |
229 |
900 |
915 |
3/4” |
0.07858 |
3.5 |
229 |
|
250 |
426 |
660 |
3.6 |
350 |
1070 |
1120 |
3/4” |
0.12005 |
3.6 |
350 |
|
300 |
478 |
750 |
640 |
400 |
1360 |
1410 |
R3/” |
0.16537 |
3.8 |
532 |

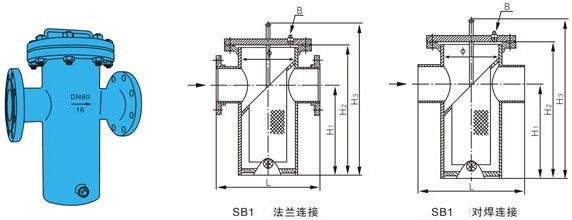

籃式過濾器結構圖：
產品應用：
1．化工、石化生產中的弱腐蝕性物料，如：水、氨、油品等。
2．化工生產品中的腐蝕性物料，如：燒堿、純堿、濃稀硫酸、碳酸、醋酸等。
3．深冷中的低溫物料，如：液甲烷、液氨、液氧和各種冷劑。
4．輕工食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糧漿醫藥用品等。
5．各種特殊工藝的高效精密過濾器等。
產品特點：
1、標準不銹鋼過濾網孔徑為Ф3—6，其孔徑數目可供選擇。
2、可選擇壓力表連接，過濾器蓋上有凸合面鉆螺紋孔以便安裝壓力表。
3、流通面積大、故壓力損失小，安裝容易維修方便。
藍式過濾器安裝維護：
1、藍式過濾器一般水平安裝，進出口方向與閥體上的箭頭方向應保持一致。
2、過濾器工作一段時間后，濾芯內沉淀了一定的雜質，這時壓力降增大，流速會下降，需及時清除過濾器芯
內的雜質。
3、清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去的過濾器，過濾后介質的
純度達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞。
4、如發現不銹鋼鋼絲網變形或損壞，需馬上更換。
