燃?xì)夤艿雷杌鹌靼惭b尺寸,結構圖及執行,引用標準
燃?xì)夤艿雷杌鹌?/span>主要由殼體和濾芯兩部分組成。殼體應具有足夠的強度，以承受爆炸產生的沖擊壓力。濾芯是
阻止火焰?zhèn)鞑サ闹饕獦?gòu)件，常用的有金屬網濾芯和波紋型濾芯兩種。金屬網型濾芯用直徑0.23~0.315mm的不
銹鋼或銅網，多層重疊組成。目前國內的阻火器通常采用16~22目金屬網，為4~12層。波紋型濾芯用不銹鋼、
銅鎳合金、鋁或鋁合金支撐。波紋型阻火器能阻止爆燃的猛烈火焰，并能承受相應的機械和熱力作用，流動阻
力小，易于清洗和更換。經中國科學技術大學與公安部天津消防科學研究所聯合測試，其性能完全符合GB1334
7-92《石油氣體管道阻火器阻火性能和試驗方法》的規定。阻火器結構合理，阻火層采用不銹鋼材料制造，耐
腐蝕易于清洗。殼體采用不銹鋼，碳鋼等多種材料，可滿足各種不同工藝管道的需要。
技術參數：
公稱壓力：PN1.0 ~6.4MPa
公稱通徑：DN50～DN300
連接方式：法蘭、焊接、螺紋
適用介質：油品、等多種非腐蝕性或弱腐蝕性氣體介質。
適用溫度：-20℃～+440℃
制造材料：A105，304，316，316L
燃?xì)夤艿雷杌鹌?/span>外形安裝尺寸：PN1.6MPa
|
公稱口徑 DN（mm） |
重量（K G/臺） |
外形尺寸 |
||||
|
L |
H |
D |
K |
n-d |
||
|
15 |
5 |
125 |
142 |
95 |
65 |
4*14 |
|
20 |
5 |
125 |
142 |
105 |
75 |
4*14 |
|
25 |
6 |
130 |
155 |
115 |
85 |
4*14 |
|
32 |
8 |
150 |
168 |
135 |
100 |
4*18 |
|
40 |
9.5 |
170 |
180 |
150 |
110 |
4*18 |
|
50 |
12 |
190 |
200 |
165 |
125 |
4*18 |
|
65 |
15.5 |
205 |
210 |
180 |
145 |
8*18 |
|
80 |
19 |
220 |
220 |
200 |
160 |
8*18 |
|
100 |
22 |
240 |
240 |
220 |
180 |
8*18 |
|
125 |
32 |
280 |
260 |
245 |
2010 |
8*18 |
|
150 |
41 |
330 |
285 |
285 |
240 |
8*22 |
|
200 |
58 |
380 |
325 |
340 |
295 |
12*22 |
|
250 |
80 |
450 |
365 |
405 |
355 |
12*26 |
|
300 |
120 |
520 |
400 |
460 |
410 |
12*26 |
|
350 |
- |
595 |
420 |
520 |
470 |
16*26 |
|
400 |
- |
645 |
450 |
580 |
525 |
16*30 |
|
450 |
- |
710 |
480 |
640 |
585 |
20*30 |
|
500 |
- |
780 |
520 |
715 |
650 |
20*33 |
|
600 |
- |
895 |
550 |
840 |
770 |
20*36 |
美標法蘭連接外形尺寸：
|
規格 |
安裝尺寸 |
||||
|
D |
K |
L |
H |
N-d |
|
|
3/4" |
98 |
70 |
130 |
160 |
4×15 |
|
1 |
108 |
79.5 |
135 |
160 |
4×15 |
|
5/4" |
117 |
89 |
155 |
180 |
4×15 |
|
3/2" |
127 |
98.5 |
170 |
200 |
4×15 |
|
2" |
152 |
120.5 |
195 |
220 |
4×19 |
|
5/2" |
178 |
139.5 |
220 |
220 |
4×19 |
|
3" |
190 |
152.5 |
250 |
250 |
4×19 |
|
4" |
229 |
190.5 |
295 |
260 |
8×19 |
|
5" |
254 |
216 |
360 |
300 |
8×22 |
|
6" |
279 |
241.5 |
430 |
360 |
8×22 |
|
8" |
343 |
298.5 |
520 |
420 |
8×22 |

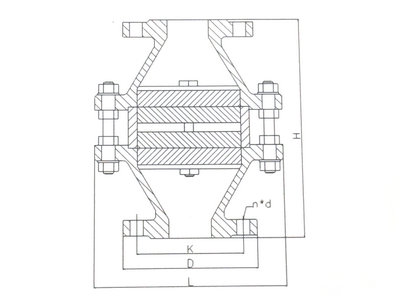

燃?xì)夤艿雷杌鹌?/span>結構圖：
燃?xì)夤艿雷杌鹌?/span>執行引用、標準：
執行標準：GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》、SH/T3413-99《石油化工石油氣管道阻
火器選用、檢驗及驗收》、HG/T20570.19-95《阻火器的設置》。阻火器生產、檢驗和驗收標準：SY/T0512-1
996《石油儲罐阻火器》、測試依據：GB5908-86《石油儲罐阻火器性能和實驗方法》。
引用標準：
GB/T4237-1992 不銹鋼熱軋鋼板
GB/T6414-1986 鑄件尺寸公差
GB/T9438-1988 鋁合金鑄件技術條件
GB/T9439-1988 灰鑄鐵件
GB 5908-1986 石油儲罐阻火器阻火性能和實驗方法
GB/T1804-1992 一般公差線性尺寸的未注公差
GB/T13306-1991 標牌
GB/T13384-1992 機電產品包裝通用技術條件
JB 78-59 鑄鐵法蘭
SY 5302-87 石油鉆采機械產品用灰鑄鐵件通用技術參數
ZB G 33001-85 聚四氟乙烯管材
ZB G 33003-85 聚四氟乙烯棒材
ZB G 33004-85 聚四氟乙烯薄膜
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）
- 上一篇：法蘭式管道阻火器安裝尺寸,選用,維護與保養 2016/7/29
- 下一篇：閥門通用標準（GB）閥門制造執行標準,閥門標準代號 2016/7/27
