放空型管端阻火器外殼優質鋁合金澆鑄經切削加工成形，采用O型圈密封，便于維修保養時對阻火芯的清洗、裝

卸、結構合理、重量輕的特點，非常合適于中、小型油罐的使用。阻火器由芯件和殼體兩部份組成，芯件是核心，

是由兩層超薄的不銹鋼帶，一條被壓成波N形，另一條平面鋼帶則將它圍繞圓心緊緊纏繞而成。阻火器采用不銹鋼

“N”形、雙層波紋帶為阻火芯件，殼體材料為鋁合金。阻火器介質從三角形狹道中通過，阻火器也正是通過它來阻

止火焰在管道中的蔓延，其原理為“器壁效應”，就是火焰與器壁的碰撞進行能量轉換，降低了溫度。以此原理來設

計三角形孔的高度阻止火焰的通過，再加上足夠的流道長度來吸收火焰的熱量，使其在芯件中熄滅，避免了氣體

在芯件的另一端被復燃的可能性。

產品名稱：	放空型管端阻火器
產品型號：	SCZ50-6
適用范圍：	柴油、汽油、煤氣、天然氣
工作溫度：	-30—+60℃
閥體材質：	鋁合金
阻火芯材質：	不銹鋼波紋板
規格：	DN50-200
品牌：	上海南石

放空型管端阻火器安裝尺寸：

規格（DN）	D1	Do	H	N	孔徑
50	140	110	175	4	Φ14
80	185	150	215	4	Φ14
100	205	170	220	4	Φ18
150	260	225	240	8	Φ18
200	315	280	260	8	Φ18

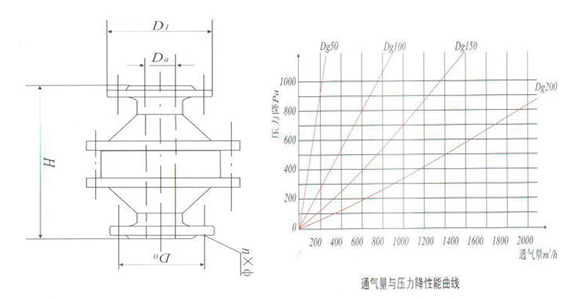

產品結構示意圖：



放空型管端阻火器技術參數：

1、殼體材質鋁合金，尺寸按照PN0.6法蘭規定的標準來執行。

2、在精鑄制造過程中，殼體鑄件不存在損害、裂紋、砂眼等問題。

3、殼體制作過程中，每件產品都進行水壓的試驗，待到合格后方可使用。

4、波紋結構的阻火芯使用304不銹鋼鋼帶來加工制作。

5、阻火芯層上的孔隙大小完全一致且均勻分布，保持無堵塞。

6、裝入殼體內部的阻火芯緊密結合，在完成組裝之后，我們還需要按規定進行阻火性的測試

產品主要性能:

1、阻爆性能合格,連續13次阻爆性能試驗每次均能阻火。

2、耐燒性能合格，耐燒試驗1小時無回火現象。

3、殼體水壓試驗合格。本產品結構合理，重量輕、耐腐蝕。易檢修，安裝方便

放空型管端阻火器安裝與維護：

1、每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。

2、阻火器上的流向標記必須與介質流向一致。

3、重新安裝阻火層時，應更新墊片并確認密封面已清潔和無損傷，不得漏氣。

4、被堵塞的阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。

5、 清洗阻火器芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。
