不銹鋼全天候呼吸閥工作原理,安裝尺寸及結構示意圖
不銹鋼全天候呼吸閥時儲罐必不可少的安全裝置，安裝在儲罐的罐頂其作用是維護儲罐氣壓平衡，減少介質
揮發的安全節能產品，呼吸閥充分利用儲罐本身的承壓能力來減少介質排放，其原理是利用正負壓閥盤的重量
來控制儲罐的排氣正壓和吸氣負壓；當往罐外抽出介質，使罐內上部氣體空間的壓力下降，達到呼吸閥的操作
負壓時，罐外的大氣將頂開呼吸閥的負壓閥盤頂開使外界氣體進入罐內，使罐內的壓力不再繼續下降讓罐內與
罐外的氣壓平衡，來保護儲罐的安全裝置。本產品常與儲罐波紋阻火器配套使用。
全天候呼吸閥材料及參數說明：
|
殼體材料 |
不銹鋼304、316 |
|
|
正壓閥盤材料 |
不銹鋼304、316、鋁合金 |
|
|
負壓閥盤材料 |
不銹鋼304、316、四氟PTFE |
|
|
環境溫度 |
-30~+60℃ |
|
|
壓力等級 |
0.6-2.5MPa |
|
|
操作壓力 |
A級正壓 |
355Pa (36毫米水柱) |
|
負壓 |
295Pa (30毫米水柱) |
|
|
B級正壓 |
980Pa (100毫米水柱) |
|
|
負壓 |
295Pa (30毫米水柱) |
|
|
C級正壓 |
1765Pa (180毫米水柱) |
|
|
負壓 |
295Pa (30毫米水柱) |
|
不銹鋼全天候呼吸閥性能特點：該產品殼體選用不銹鋼和鋁合金，耐腐蝕性好； 閥盤采用四氟材料耐低溫，
防凍性能好； 結構簡單易檢修安全方便；全天候呼吸閥性能完全符合石油工業部標準 SY7511-87 規定。
不銹鋼全天候呼吸閥工作原理：呼吸閥是依靠重力來調節的，當容器里面氣壓達到超過重壓時該閥打開卸壓。
具體描述：當儲罐內壓力與大氣壓力平衡時，呼吸閥呼出閥盤與呼出口閥座嚴密配合，吸入閥盤與吸入口閥座
嚴密配合。當油罐內壓力超過大氣壓力值（即產生過高正壓）時，油罐內高壓直接作用于呼吸閥盤的下方，克
服閥盤重力以及作用于閥盤上的外氣壓力，從而打開呼吸閥盤由A通道排出罐內過高氣壓，使罐內的壓力與大氣
壓力保持平衡。當儲罐內的壓力低于大氣壓值（即產生過低負壓）時，大氣通過吸氣通道B進入并直接作用于吸
入口閥盤的下方，克服閥盤重力以及作用于閥盤上方的罐內壓力，打開吸入口閥盤向儲罐內補充壓力，使罐內
壓力與大氣壓力能保持平衡。
不銹鋼全天候呼吸閥安裝尺寸：（1.0MPa）
|
公稱通徑 DN（mm） |
重量 KG |
安裝尺寸 |
||||
|
L |
H |
D |
K |
N* ? |
||
|
DN25 |
5 |
160 |
165 |
?115 |
?85 |
4*14 |
|
DN32 |
7 |
180 |
185 |
?140 |
?100 |
4*18 |
|
DN40 |
7 |
180 |
190 |
?150 |
?110 |
4*18 |
|
DN50 |
8 |
210 |
210 |
?165 |
?125 |
4*18 |
|
DN65 |
11 |
240 |
220 |
?185 |
?145 |
4*18 |
|
DN80 |
13 |
260 |
240 |
?200 |
?160 |
8*18 |
|
DN100 |
16 |
300 |
270 |
?220 |
?180 |
8*18 |
|
DN150 |
24 |
370 |
330 |
?285 |
?240 |
8*22 |
|
DN200 |
38 |
440 |
370 |
?340 |
?295 |
8*22 |
|
DN250 |
52 |
500 |
410 |
?395 |
?350 |
12*22 |
|
DN300 |
75 |
580 |
470 |
?445 |
?400 |
12*23 |

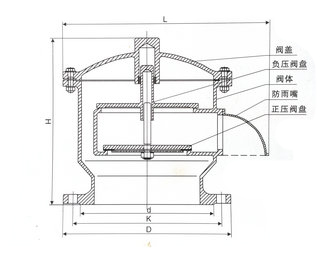

不銹鋼全天候呼吸閥外形結構示意圖：
不銹鋼全天候呼吸閥標準：根據國家標準（石油化工企業設計防火規范）《GB50160-92》的規定：“甲、乙類
液體的固定頂罐，應設阻火器和呼吸閥”的要求，呼吸閥和阻火器是不可缺少的安全設施。它不謹可使罐內壓保
持正常狀態，防止罐內超壓或超真空度且可減少罐內液體揮發損耗。 按（石油儲罐呼吸閥）（SY7511-87）、
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）。
引用標準：
G B 1348球墨鑄鐵件
G B /T 1804公差與配合 未注公差尺寸的極限偏差
GB 6414鑄件尺寸公差
GB 9113- 9122 鋼制管法蘭
GB 9123 鋼制管法蘭蓋
GB 9125 鋼制管法蘭技術條件
GB 9438鋁合金鑄件技術條件
GB 9439 灰 鑄 鐵 件
G B /T 13306標牌
