阻火透氣帽(簡稱透氣帽)是保證加油站、油罐等透氣安全的重要配套設備，阻火透氣帽的頂帽采用耐火不銹鋼

板，殼體為碳鋼、不銹鋼、鋁合金。阻火芯有不銹鋼波紋板和鋁波紋板兩種，符合CB-5908-2005的技術要求。

當油罐料膨脹或進油時，即通過阻火芯波紋板向外排氣，并阻止和杜絕一切火源從此通過，確保油罐安全。我

公司生產的阻火透氣帽綜合國外的先進技術，配之先進的加工設備和完善的檢測裝置，具有結構緊湊、可靠性

高，阻火芯件防爆、防腐、阻火性能強、便于清洗等優點,特別適合于加油站、大型油庫儲罐，燃氣鍋爐等容器。

阻火透氣帽工作原理:大多數阻火透氣帽是由能夠通過氣體的許多細小、均勻或不均勻的通道或孔隙的固體材質

所組成，對這些通道或孔隙要求盡量的小，小到只要能夠通過火焰就可以。這樣，火焰進入阻火器后就分成許多

細小的火焰流被熄滅。火焰能夠被熄滅的機理是傳熱作用和器壁效應。

主要材料及參數：

閥體材料	碳鋼WCB、不銹鋼304、316、
阻火芯件材料	不銹鋼防爆阻火波紋板
公稱壓力(MPa)	0.6～2.5
公稱口徑	DN50-300
工作溫度℃	-30—+180
防爆級別	BS5501:ⅡA、ⅡB、ⅡC

阻火透氣帽標準：制造、檢測標準：按（石油儲罐呼吸閥）SY7511-87、（石油儲罐阻火器阻火性能和試

驗方法GB5908-86等標準進行制造和驗收。執行標準：GB13347-92《石油氣體管道阻火器阻火性能和試驗

方法》、SH/T3413-99《石油化工石油氣管道阻火器選用、檢驗及驗收》、HG/T20570.19-95《阻火器的

設置》。阻火器生產、檢驗和驗收標準：SY/T0512-1996《石油儲罐阻火器》、測試依據：GB5908-86《

石油儲罐阻火器性能和實驗方法》。法蘭標準：GB、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注

明壓力等級）

阻火透氣帽性能：

1、阻爆性能合格,連續13次阻爆性能試驗每次均能阻火。

2、耐燒性能合格，耐燒試驗1小時無回火現象。

3、殼體水壓試驗合格。本產品結構合理，重量輕、耐腐蝕。易檢修，安裝方便。阻火器芯子采用不銹鋼材

料, 耐腐蝕易于清洗。

外形尺寸：PN1.0MPa

公稱口徑 DN（mm）	外形尺寸（mm）
	L	H	D	K	n-φ
50	165	150	160	125	4*18
80	210	190	195	160	6*18
100	230	220	215	180	8*18
150	320	260	280	240	8*22
200	370	300	340	295	8*22
250	435	340	395	350	12*22
300	500	380	445	400	12*22

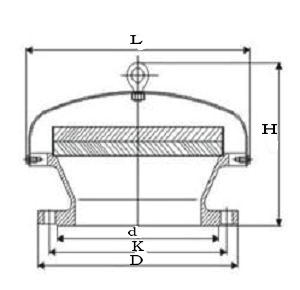

FZT-I阻火透氣帽結構圖：



安裝維修：防雨阻火帽垂直安裝在油罐的頂部。阻火透氣帽安裝前將法蘭保護蓋取掉，垂直安裝于管道末端；

安裝使用后，要經常檢查防爆阻火透氣帽的阻火芯件是否堵塞，變形或者銹蝕；檢修時將通氣罩上的蓋螺絲

擰開，并松開固定阻火芯的螺釘。若阻火芯件發生堵塞變形，要及時清理雜物或更換新的阻火芯件，以便保

證透氣帽良好的通氣量及阻火性能。
