不銹鋼接管呼吸閥安裝尺寸及外形結構示意圖的分析
不銹鋼接管呼吸閥根據國家標準<石油化工企業設計防火規范>(GB50160-90)之規定，“甲、乙類液體的固定
頂罐，應用阻火器和呼吸閥”。可見呼吸閥，阻火器是儲罐不可缺少的安全設施。不銹鋼呼吸閥、帶呼出接管呼
吸閥是安裝在石油化工固定儲罐上的通氣裝置，以防止罐內超壓或超真空使儲罐遭受損壞，起阻止外界火焰?zhèn)?/span>
入，減少罐內液體揮發損耗的作用。同時對油品、化工品、食品不同介質的儲罐采用不同材質制造，完全滿足各
類儲運系統工藝要求。不銹鋼呼吸閥、帶呼出接管呼吸閥將傳統的儲罐呼吸閥與儲罐阻火器合二為一,阻火器改
置于呼吸閥吸入口處，徹底杜絕火源進入呼吸閥殼體內，具有體積小、重量輕、結構緊湊、通氣量大、泄漏量小
等特點，且密封性能好，特別是高空作業時，檢修、清洗阻火呼吸閥內的阻火盤和正負壓閥盤非常方便。
不銹鋼帶接管呼吸閥作用：不銹鋼接管呼吸閥是化工車,油罐車,液體運輸車等各類罐車的主要配件之一。用在
各種液罐車上保持罐內平衡的閥門，使罐車能自由裝卸物料。它的作用在一般情況下，保持油罐的密閉性，在一
定程度上減少油品的蒸發損耗。而在必要時，能自動通氣調節平衡油罐內外壓力，對油罐起到安全作用。
操作壓力 :
A -295Pa （-30mmH2O ）~+355Pa （+36mmH2O ）
B -295Pa （-30mmH2O ）~+980Pa （+100mmH2O ）
C -295Pa （-30mmH2O ）~+1750Pa （+180mmH2O
主要材料及技術參數：
|
殼體材質 |
不銹鋼（SUS304、SUS316 |
|
內部芯件 |
閥盤、閥座、閥桿、閥套。 |
|
內部芯件材質 |
不銹鋼或聚四氟乙烯 |
|
密封圈材質 |
聚四氟乙烯 |
|
阻火層材質 |
不銹鋼 |
|
環境溫度 |
-40~+60℃ |
|
防爆級別 |
BS 5501：IIA、IIB、IIC。 |
|
法蘭標準 |
GB、HG、SH、HGJ、JB、ANSL、JIS等標準 |
不銹鋼帶接管呼吸閥工作原理： 在阻火呼吸閥正常工作情況下，阻火呼吸人孔基本保持密封狀態，儲罐處
于正常壓力。當呼吸閥正常工作滿足不了因意外原因造成儲罐急劇超壓時，呼吸人孔的泄壓蓋自動頂開，進行
緊急泄壓，使罐內壓力保持正常；當罐內壓力急劇減壓或超真空時，吸入閥便開啟急劇吸入大氣，維護罐內正
常壓力；當吸入大氣帶有火花、火焰時，阻火層起到“器壁效應”的作用來阻止火焰的通過，以保護儲罐的安全。

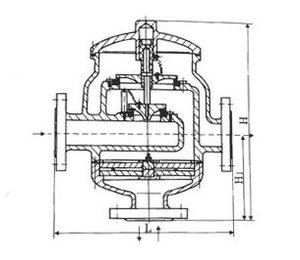

不銹鋼帶接管呼吸閥安裝尺寸及外形結構示意圖：
|
規格 DN |
安裝尺寸 |
||||
|
H |
H1 |
H2 |
L |
M-h |
|
|
DN50 |
255 |
110 |
140 |
310 |
4×12 |
|
DN100 |
480 |
170 |
205 |
450 |
4×16 |
|
DN150 |
547 |
225 |
260 |
450 |
8×16 |
|
DN200 |
658 |
280 |
315 |
650 |
8×16 |
|
DN250 |
705 |
335 |
370 |
850 |
12×16 |
不銹鋼帶接管呼吸閥標準：制造、檢測標準：按（石油儲罐呼吸閥）SY7511-87、（石油儲罐阻火器阻火GB
5908-86等標準進行制造和驗收）或用戶指定標準。
