不銹鋼阻火呼吸閥型號_不銹鋼阻火呼吸閥標準,尺寸
不銹鋼阻火呼吸閥
不銹鋼阻火呼吸閥型號:ZFQ-I
不銹鋼阻火呼吸閥適用于儲存內點低于28℃的甲類油品和閃點低于60℃的乙類油品,如汽油、笨、甲笨、煤
油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐使用,它在-35℃-60℃的溫度環境中正常工作。阻
火呼吸閥集阻火器功能與呼吸閥功能為一體,其新穎的結構為國內首創。它是石化儲罐必備的新型安全設備,
其最大優點是阻火呼吸性能好,重量輕,維修方便。
工作原理:阻火呼吸閥是維護儲罐氣壓平衡,減少介質揮發的安全節能產品,防爆阻火呼吸閥充分利用儲罐
本身的承壓能力來減少介質排放,其原理是利用正負壓閥盤的重量來控制儲罐的排氣正壓和吸氣負壓。當罐內
介質的壓力在防爆阻火呼吸閥的控制操作壓力范圍之內時,防爆阻火呼吸閥不工作,保持油罐的密閉性;當往
罐內補充介質,使罐內上部氣體空間的壓力升高,達到防爆阻火呼吸閥的操作正壓時,壓力閥被頂開,氣體從
防爆阻火呼吸閥呼出口逸出,使罐內壓力不在繼續增高;當往罐外抽出介質,使罐內上部氣體空間的壓力下降,
達到防爆阻火呼吸閥的操作負壓時,罐外的大氣將頂開防爆阻火呼吸閥的負壓閥盤頂開,使外界氣體進入罐內,
使罐內的壓力不再繼續下降,讓罐內與罐外的氣壓平衡,來保護儲罐的安全裝置,并且呼出和吸入的氣體需要
通過防爆阻火波紋,能夠杜絕火源進入儲罐。
主要材料及參數:
殼體材質 |
不銹鋼304、304L、316、316L |
阻火芯材質 |
不銹鋼阻火波紋板 |
密封圈材質 |
聚四氟乙烯 |
公稱口徑 |
DN25-250 |
壓力等級 |
1.0—2.5MPa |
環境溫度 |
-30~+60 ℃ |
連接方式 |
法蘭連接 |
操作壓力
|
A: +355Pa(36mmH20)~-295Pa (30mmH20) |
B:+980 Pa(100mmH20) ~-295 Pa(30mmH20) |
|
C:+1765 Pa(180mmH20)~-392 Pa(40mmH20) |
不銹鋼阻火呼吸閥標準:根據國家標準(石油化工企業設計防火規范)《GB50160-92》的規定:“甲、乙
類液體的固定頂罐,應設阻火器和呼吸閥”的要求,呼吸閥和阻火器是不可缺少的安全設施。它不謹可使罐內
壓保持正常狀態,防止罐內超壓或超真空度且可減少罐內液體揮發損耗。 按(石油儲罐呼吸閥)(SY7511-
87)、(石油儲罐阻火器阻火性能和試驗方法)(GB5908-86)等標準進行制造和試驗、檢驗。或按客戶指
定標準。法蘭標準:GB、HG、SH、HGJ、JB、ANSL、JIS等標準。(用戶指定,請注明壓力等級)。
不銹鋼阻火呼吸閥尺寸:
規格 |
安裝尺寸 |
||||
D1 |
D |
D3 |
H |
M-h |
|
25 |
79.5 |
108 |
115 |
180 |
4×15 |
40 |
120.5 |
152 |
160 |
255 |
4×19 |
80 |
152.5 |
190 |
213 |
260 |
4×19 |
100 |
190.5 |
229 |
265 |
290 |
8×19 |
150 |
241.5 |
254 |
305 |
330 |
8×22 |
200 |
298.5 |
343 |
355 |
350 |
8×22 |
250 |
362 |
406 |
420 |
400 |
12×25 |

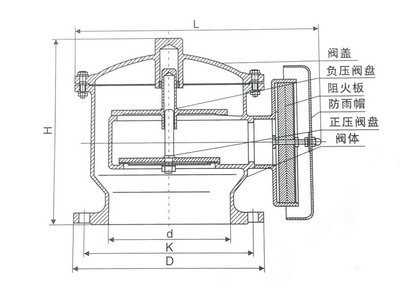

產品結構圖:
