                      鋁合金大口徑阻火器

型號：SCZ200-6

產品說明：鋁合金大口徑阻火器是安裝在石油、化工、化纖儲罐頂上，與呼吸閥、呼吸人孔、通氣孔配套使

用的安全產品。其功能為允許氣體通過，對火焰起到阻止、窒息的作用。我公司生產的阻火器采用不銹鋼“N"形、

雙層波紋帶為阻火芯件，殼體材料可根據貯存介質的不同，有鋁合金、碳鋼和各種牌號的不銹鋼。其結構由中

石化北京設計院設計，科學合理，造型美觀。阻火器結構設計：產品由芯件和殼體兩部份組成，芯件是核心，

是由兩層超薄的不銹鋼帶，一條被壓成波N形，另一條平面鋼帶則將它圍繞圓心緊緊纏繞而成。從而構成無數

個端面，是小三角形直通流道，而且在芯件內部有一個十字結構的支架（或在表面壓上丫形架）借以增強芯件

的牢靠性，避免芯件被點燃的介質所產生的爆炸壓力沖散。介質從三角形狹道中通過，阻火器也正是通過它來

阻止火焰在管道中的蔓延，其原理為“器壁效應"，就是火焰與器壁的碰撞進行能量轉換，降低了溫度。以此原理

來設計三角形孔的高度阻止火焰的通過，再加上足夠的流道長度來吸收火焰的熱量，使其在芯件中熄滅，避免了

氣體在芯件的另一

端被復燃的可能性。

產品主要技術參數：

稱口徑：	DN50-200
公稱壓力：	0.6Mpa
工作溫度：	-30℃- +60℃
閥體材質：	鋁合金
阻火芯材質：	不銹鋼阻火波紋板
密封圈墊片：	丁晴橡膠聚四氟乙烯金屬墊片
制造標準	GB5908-86 SY7511-87
防爆等級：	BS 5501:ⅡA ⅡB ⅡC
連接方式：	法蘭連接

工作原理：阻火器是應用火焰通過熱導體的狹小孔隙時，由于熱量損失而熄滅的原理設計制造。作用是防止

外部火焰竄入存有氣體的設備、管道內或阻止火焰在設備、管道間蔓延。主要分為傳熱作用和器壁效應。

鋁合金大口徑阻火器尺寸：

規格（DN）	D1	Do	H	N	孔徑
50	140	110	175	4	Φ14
80	185	150	215	4	Φ14
100	205	170	220	4	Φ18
150	260	225	240	8	Φ18
200	315	280	260	8	Φ18

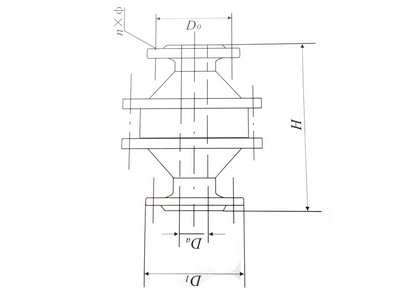

鋁合金大口徑阻火器結構圖：



阻火器性能特點：

1：波紋阻火器材質采用：鑄鋼，不銹鋼，鋁合金耐腐蝕性好。

2：結構合理，重量輕，易檢修，安裝方便。

3：阻火器芯子采用不銹鋼材料，耐腐蝕，易與清洗。

4：阻爆性能合格，連續13次阻爆性能試驗每次都能阻火。

5：耐燒性能合格，耐燒試驗1小時無回火現象。

6：水壓試驗合格。

產品安裝與維護：阻火器與管路連接可水平安裝也可垂直安裝。定期檢查，一旦發現堵塞，應用高壓蒸氣、

壓縮空氣或有機溶劑清冼，如發現芯件機械性損壞或被介質腐蝕后，應立即更換。

上海南石是專業的阻火器生產廠家，公司生產的產品：呼吸閥、阻火器、阻火透氣帽、防火真空壓力帽、鋁

合金圓球閥、鋁合金單法蘭球閥、卸油口、雙門底閥、量油孔等系列配套附件。
