管道散熱放空阻火器
- 品牌 上海南石
- 型號 HGS-07
管道散熱放空阻火器也稱絲網阻火器，是早期國內沿用的一種阻火器，適用于儲罐閃點低于28℃的甲類、油品、
氫氧液化類和閃點低于60℃的煤油、柴油、甲笨、原油等，HGS-07阻火器是作用于加熱爐的燃?xì)夤艿郎?。?yīng)安
裝在燃料氣進入噴嘴前的燃料氣管道上，以防止回火。當噴嘴回火時，阻火器內金屬網由于器壁效應轉化為熱能
使火熄滅，防止因回火而引起燃料氣管道內爆炸的危險。其特點是制作簡單、維護成本低，主要用于對安全要求
不是很高的場合。
管道散熱放空阻火器性能特點：
1、連續13次阻爆性能試驗每次均能阻火。
2、耐燒性能合格，耐燒試驗1小時無回火現象。
3、殼體水壓試驗2.4MPA無泄漏。
4、阻火器芯子采用不銹鋼材料, 耐腐蝕易于清洗。
管道散熱放空阻火器標準：法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等
級）執行標準：GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》、SH/T3413-99《石油化工石油氣管道
阻火器選用、檢驗及驗收》、HG/T20570.19-95《阻火器的設置》。阻火器生產、檢驗和驗收標準：SY/T0512-1
996《石油儲罐阻火器》、測試依據：GB5908-86《石油儲罐阻火器性能和實驗方法》。
阻火器主要參數：
|
殼體材質 |
碳鋼、不銹鋼 |
|
阻火芯件材質 |
不銹鋼鋼絲網 |
|
密封墊片 |
丁晴橡膠聚四氟乙烯金屬墊片 |
|
螺帽螺栓 |
20# 304 304L 316 316L |
|
規格 |
DN20-250 |
|
壓力等級 |
PN1.0-4.0MPa |
|
境溫度 |
CS:-30℃～+350℃SS:-80℃～+480℃ |
|
防爆等級 |
BS5501 ⅡA ⅡB ⅡC |
|
連接方式 |
法蘭連接 |
管道散熱放空阻火器連接尺寸：
|
規格 DN |
外形尺寸 |
重量 KG/臺 |
||||
|
L |
H |
D |
K |
n-d |
||
|
20 |
120 |
220 |
105 |
75 |
4*14 |
5 |
|
25 |
130 |
240 |
115 |
85 |
4*14 |
6.5 |
|
32 |
150 |
260 |
135 |
100 |
4*18 |
9 |
|
40 |
170 |
280 |
145 |
110 |
4*18 |
11 |
|
50 |
190 |
300 |
160 |
125 |
4*18 |
14 |
|
65 |
210 |
320 |
180 |
145 |
4*18 |
18 |
|
80 |
220 |
340 |
200 |
160 |
8*18 |
21 |
|
100 |
240 |
380 |
220 |
180 |
8*18 |
25 |
|
120 |
280 |
420 |
245 |
210 |
8*18 |
35 |
|
150 |
330 |
450 |
285 |
240 |
8*22 |
45 |
|
200 |
380 |
520 |
340 |
295 |
12*22 |
70 |
|
250 |
450 |
600 |
405 |
355 |
12*26 |
95 |

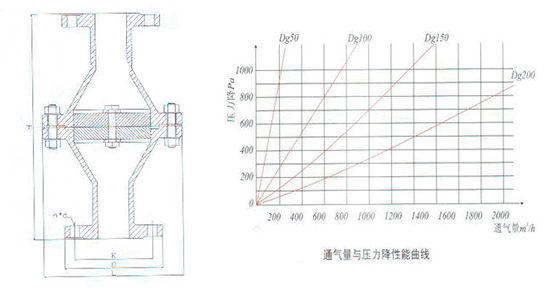

管道散熱放空阻火器結構示意圖：
放空阻火器安裝維護保養：
1、為了確保氧氣阻火器的性能達到使用目的，在安裝阻火器前，必須認真閱讀說明書，并仔細核對標牌與所裝
管線要求是否一致。管道散熱放空阻火器維修保養:
2、氧氣阻火器上的流向標記必須與介質流向一致。
3、每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。
4、被堵塞的阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。
5、清洗氧氣阻火器芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。
