呼吸人孔
- 品牌 上海南石
- 型號 GYXA-500/600型
呼吸人孔是安裝在儲罐頂上的安全應急通氣裝置，既能避免因意外原因造成罐內急劇超壓或真空時，損壞儲罐
而發生事故，又能起到安全阻火作用，是保護儲罐的安全裝置，特別適用于儲存物料以氮氣封頂的拱頂常壓罐。
具有定壓排放、定壓吸入、開閉靈活、安全阻火、結構緊湊、密封性能好、安全可靠等優點。呼吸人孔它以全天
候密封結構替代刀口平面密封結構，顯著地提高了密封程度，并以調節吸入閥瓣配重替代彈簧調節來控制吸入閥
瓣的關閉，有效地提高了吸入閥瓣開閉的靈活性和可靠性，從而達到了吸入壓力的控制．它與常用的泄壓吸入人
孔比較，具有定壓熱排放，定壓吸入，結構合理，密封性能好，安全可靠等優點．
呼吸人孔工作原理：在防火呼吸閥正常工作情況下，呼吸人孔基本保持密封狀態，儲罐處于正常壓力。當呼吸
閥正常工作滿足不了因意外原因造成儲罐急劇超壓時，呼吸人孔的泄壓蓋自動頂開，進行緊急泄壓，使罐內壓力
保持正常；當罐內壓力急劇減壓或超真空時，吸入閥便開啟急劇吸入大氣，維護罐內正常壓力。
人孔主體材料：
|
代號 |
材料牌號 |
相應牌號 |
代號 |
材料牌號 |
相應牌號 |
|
Ⅰ |
20 |
CS20 |
Ⅳ |
0Cr18Ni11Ti |
SS321 |
|
Ⅱ |
0Cr19Ni9 |
SS304 |
Ⅴ |
0Cr17Ni2Mo2 |
SS316 |
|
Ⅲ |
00Cr19Ni11 |
SS304L |
Ⅵ |
00Cr17NI14Mo2 |
SS16L |
呼吸人孔性能參數：
|
殼體材質 |
碳鋼、不銹鋼 |
|
阻火芯件材料 |
不銹鋼防暴阻火波紋板 |
|
密封件材質 |
耐油石棉、聚四氟乙烯 |
|
連接方式 |
法蘭連接 |
|
環境溫度 |
-30C——+60C |
|
操作壓力 |
-392Pa——+1765Pa |
|
防暴級別 |
BS5501：IIA、IIB、IIC |
呼吸人孔規格尺寸：
|
DN |
H |
Φ |
|
400 |
370 |
658 |
|
500 |
380 |
708 |
|
600 |
480 |
808 |
|
700 |
540 |
908 |
|
750 |
600 |
955 |

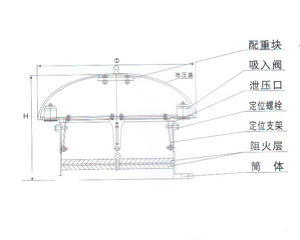

呼吸人孔結構示意圖：
呼吸人孔維護與保養方法：
存放： 阻火呼吸人孔在運達工地后，若暫時不安裝或以后工廠大修、檢修，應存放有防雨設施的倉庫中；緊急
放空人孔系列產品在運輸時不得倒置。維護：1、對阻火呼吸人孔系列產品，工作人員應每月上罐頂檢查一次，
檢查閥盤、閥座、閥桿、閥套等部位是否有灰塵、污垢，若有，應清理干靜；每半年，給閥套、閥桿擦拭一遍變
壓器油。2、每半年工作人員應檢查阻火呼吸人孔的阻火層一次，若發現有污漬、雜質堵塞阻火層，應取下阻火層，
用相對應的溶劑清除污漬，然后用清水將阻火層清洗干靜，放在通風吹干后再放入殼體內。3、阻火呼吸人孔殼體
內外表面的油漆應每年重新涂刷一遍。
上海南石是專業的人孔生產廠家，公司生產的產品：呼吸閥、阻火器、阻火透氣帽、防火真空壓力帽、鋁合金圓球
閥、鋁合金單法蘭球閥、卸油口、雙門底閥、量油孔等系列配套附件。
