不銹鋼T型過濾器
- 品牌 上海南石
- 型號 SRT34-P
不銹鋼T型過濾器是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它
設備的進口端，用來清除介質中的阿質，以保護閥門及設備的正常使用。T型過濾器具有結構先進，阻力小，
排污方便等特點。適用介質為水、油、氣。一般通水網為18-30目/cm2，通氣網為40-100目cm2，通油網為
100-480目/cm2?？砂从脩粢笾谱鳛V網。
產品用途：T型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一
定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的
濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。 T型過濾器可水平或垂直安裝，但應注意水流
方向與外殼箭頭方向應一致，垂直時要求水流方向是自上而下。
不銹鋼T型過濾器參數：
|
T型過濾器制造、檢測標準 |
執行GB150標準 |
|
殼體材質 |
不銹鋼 |
|
濾芯材質 |
不銹鋼 |
|
工作溫度（℃） |
-80～450 |
|
連接形式 |
法蘭連接 |
|
公稱壓力（MPa） |
0.6～5.0(150Lb～600Lb) |
|
密封材質： |
耐油石棉橡膠、丁腈橡膠、聚四氟乙烯。 |
|
法蘭標準： |
GB/T 9112-2000、HG 20592-97、HG 20615-97 |
|
過濾精度（目/in） |
10～300 |
|
介質 |
水、油、氣 |
不銹鋼T型過濾器孔目數的選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲
網可攔截的粒徑尺寸查下表“濾網規格”。
|
孔目數目 |
絲徑mm |
可攔截的粒徑um |
開孔面積（%） |
|
10 |
0.508 |
2032 |
36 |
|
12 |
0.475 |
1660 |
39 |
|
14 |
0.376 |
1438 |
37 |
|
16 |
0.315 |
1273 |
35 |
|
18 |
0.315 |
1096 |
39 |
|
20 |
0.273 |
955 |
33 |
|
22 |
0.234 |
882 |
31 |
|
24 |
0.234 |
785 |
44 |
|
26 |
0.234 |
743 |
41 |
|
28 |
0.234 |
673 |
44 |
|
30 |
0.234 |
614 |
47 |
|
32 |
0.234 |
560 |
50 |
|
36 |
0.234 |
472 |
54 |
|
38 |
0.234 |
455 |
54 |
|
40 |
0.193 |
442 |
51 |
|
50 |
0.152 |
356 |
50 |
|
60 |
0.122 |
301 |
49 |
|
80 |
0.102 |
216 |
53 |
|
100 |
0.081 |
173 |
54 |
|
120 |
0.081 |
131 |
62 |
|
150 |
0.065 |
104 |
31 |
|
200 |
0.050 |
74 |
33 |
|
300 |
0.035 |
44 |
30 |

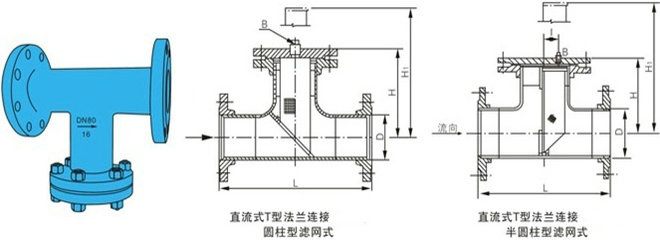

不銹鋼T型過濾器外形法蘭連接尺寸及示意圖：
|
DN |
L |
H |
H1 |
有效過濾面積m2 |
|
50 |
278 |
166 |
306 |
0.0039 |
|
65 |
314 |
187 |
348 |
0.0053 |
|
80 |
342 |
205 |
384 |
0.0079 |
|
100 |
418 |
246 |
473 |
0.0133 |
|
125 |
460 |
270 |
529 |
0.0204 |
|
150 |
500 |
292 |
581 |
0.0273 |
|
200 |
588 |
340 |
694 |
0.0462 |
|
250 |
690 |
398 |
281 |
0.0699 |
|
300 |
792 |
452 |
949 |
0.1001 |
|
350 |
852 |
485 |
1023 |
0.1205 |
|
400 |
970 |
547 |
1166 |
0.1585 |
|
500 |
1148 |
642 |
1372 |
0.2438 |
