氧氣過濾器是輸送介質管道上不可缺少的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，

用來消除介質中的雜質，以保護閥門及設備的正常使用。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，

而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此使用

維護極為方便。該過濾器包括具有進口和出口的輸送管路和以及具有銅質絲網過濾面的濾芯，濾芯通過支架安置

在輸送管路中，輸送管路的進口透過濾芯的過濾面與出口連通，其改進之處在于：過濾裝置附近安置磁性材料。

這樣可以在過濾之前，將混在氧氣氣流中的鐵質顆粒吸附在磁鐵上，從而既有利于凈化氧氣，避免鐵質顆粒堵塞

或損壞過濾裝置更重要的是可以有效避免這些鐵質顆粒與過濾面撞擊摩擦，從而確保氧氣過濾器的使用安全。因

此以簡單實用的結構改進達到了確保使用安全的目的。

產品材質參數：

工作溫度（℃）：	碳鋼：-30~380℃，不銹鋼：-80~450℃。
工作壓力（MPa）：	0.6-5.0MPa。
殼體材質：	A3、SS304、SS304L、SS316、SS316L、襯PP、H62等。
密封材質：	耐油石棉橡膠、丁腈橡膠、聚四氟乙烯。
粗過濾濾芯材質：	濾框?yàn)V網均為不銹鋼。
過濾濾芯材質：	鈦合金燒結濾芯，不銹鋼折疊濾芯、聚四氟折疊濾芯、聚丙  烯折疊濾 芯、金屬纖維燒結管氈、陶瓷。
法蘭標準：	HG20592~97PN1。0當客戶需用GB、SH、HGJ、JB或  ANSI、JIS等標準或改 變壓力等級時，請?jiān)谟嗀浐贤凶⒚鳌?/span>
制造、檢測標準：	執行GB150標準或客戶指定標準。
設計標準：	JB、GB、ANSI、BS、API、ISO、DIN、NF

氧氣過濾器結構特點：

1、產品的濾筒內管和外管與管道在同一直線，因而氣流能較平穩進入濾筒基本無紊流產生。壓損小于0.02MPa。

2、根據工藝要求刻選用不同的過濾精度，一般以60-100目/吋為宜。

3、本產品在出廠時嚴格按脫脂工藝清洗油除銹，用戶可直接將其安裝于管道上。

氧氣過濾器安裝主要外形安裝尺寸：

公稱直徑	D1	D2	L(≤1.6MPa)	L（1.6≤PN≤4.0MPa）
DN40	45	89	450	460
DN50	57	108	500	500
DN65	73	133	600	600
DN80	89	159	620	640
DN100	108	219	720	770
DN125	133	273	820	900
DN150	159	273	920	1000
DN200	219	377	1200	1250
DN250	273	529	1650	1600
DN300	325	630	1700	1900
DN350	377	630	1800	2200
DN400	426	720	2100	2400
DN450	478	820	2400	2600
DN500	529	920	2800	3000

氧氣過濾器應用領域：

1、化工、石油化工生產中的弱腐蝕性物料，如：水、氨、油品、烴類等。

2、化工生產中的腐蝕性物料，如：燒堿、純堿、濃稀硫酸、碳酸、醋酸、酯酸等。

3、制冷中的低溫物料，如：液甲烷、液氨、液氧和各種冷劑。

4、輕工食品、制藥生產中衛生要求的物料，如：啤酒、飲料、乳制品、糧漿醫藥用品等。

5、各種特殊工藝的高效精密過濾器等。

氧氣過濾器正確選型的要素：根據GB16912-2008《氧氣及相關氣體安全技術規程》8.4.4，氧氣調節閥前應設可

定期清洗的過濾器。氧氣過濾器殼體應用不銹鋼或銅及銅材質。過濾器內件應用銅及銅基合金，濾網除滿足過濾功

能外并應有足夠的強度以防濾網碎裂。濾網宜優先選用鎳銅合金材質其次為銅合金材質（鋁銅合金除外），網孔尺

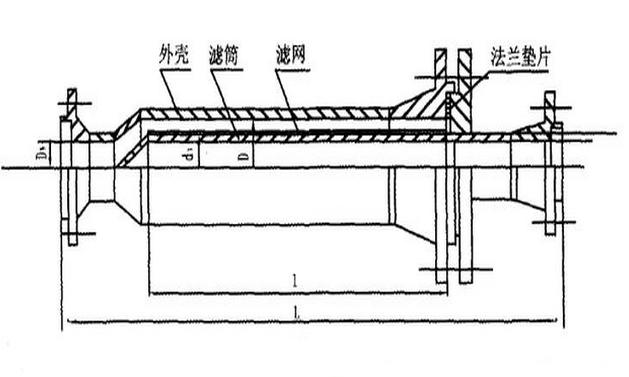

寸宜60-80目。過濾器在排除外部條件因素后，主要了是對其本身的造型及結構進行分析見下圖。

1、氧氣過濾器截面的計算：產品是由外殼和濾芯組成起氣體流向是由外套與內套之間的空間壓入，再通過附著

在內套管的外圍的過濾網進入內套管流出過濾器。其中外套空間、過濾網孔及內套管都應滿足總管道的截面要求,

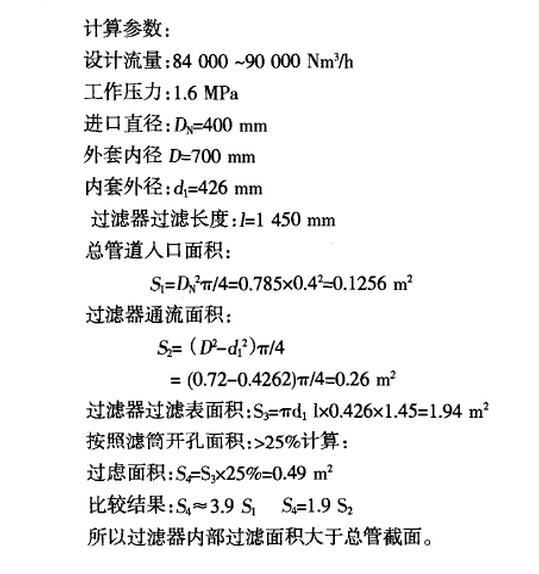

計算參數如下：



從設計驗證上看原過濾器內部截面積濾網面積是合理了不會因此產生異常爆炸。

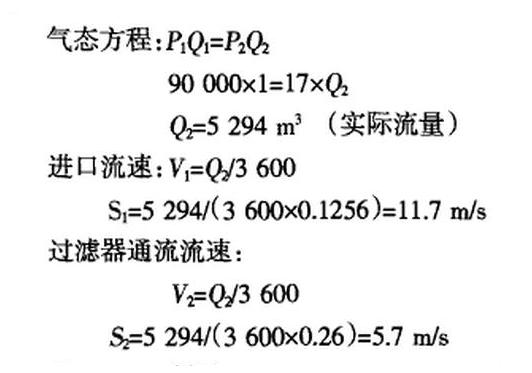

2、過濾器內部流速計算：按照設計要求流量84000-90000Nm3/h對該過濾器瞬時流速進行校核計算：公式如下：



根據氧氣規程（GB16912-1997）工作壓力3.0MPa時不銹鋼氧氣管道的最高允許流速是≤25m/s。因此從設計角度

講原氧氣過濾器在流速上滿足設計要求不會因此產生爆炸。

氧氣過濾器安裝使用應該注意以下事項：

1、選用直通型氧氣過濾器，避免選用y型過濾器。

2、過濾器過濾網流通面積不小于2倍過濾器入口管道橫截面積，以降低氣體流速減少氧氣對過濾網的撞擊。

3、氧氣過濾器投入使用前必須清除氧氣管道雜質，特別是氧氣管道施工時氬弧焊打底不習慣焊接還要管內充氣保護。

4、初次使用一段時間后要盡快安排一次過濾器檢查、清洗。

5、定期清洗、檢查過濾器。除清洗過濾器中德雜質外，要求對濾網的磨損情況進行檢查防止濾網破損。
