Y型過濾器是輸送介質的管道系統不可缺少的一種裝置，其作用是清除介質中的機械雜質，以保護設備管道上的

配件免受磨損和堵塞。Y型過濾器是除去液體中含有固形物的小型設備，可保護壓縮機、泵和其它設備及 儀表等

正常工作和運轉，達到穩定工藝過程、保障安全的作用。另外Y型過濾器對提高產品質量也有著十分重要的意義。

Y型過濾器與管道中閥門及其它主要設備配套使用，也可單獨使用于管路中。管道中介質首先進入過濾器，通過濾

網再進入連接閥門及管道中，而雜物則留于過濾桶內。

Y型過濾器應用范圍：Y型過濾器是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水

位閥或其它設備的進口端，用來清除介質中的阿質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻

力小，排污方便等特點。適用介質為水、油、氣。一般通水網為18-30目/cm2，通氣網為40-100目cm2，通油網

為100-480目/cm2。可按用戶要求制作濾網。

過濾器零件材料：

零件名稱	材料
閥體	碳鋼、不銹鋼、黃銅
濾網蓋	碳鋼、不銹鋼、黃銅
濾芯網	不銹鋼
密封件材質	柔性石墨、聚四氟乙烯

Y型過濾器工作原理：

1、起泡點法測試原理：當濾膜和濾芯用一定的溶液完全浸潤,然后通過氣源在一側加壓,隨著壓力的增加,氣體從

濾膜的一側放出,表現膜一側出現大小、數量不等的氣泡,通過儀器判斷出對應的壓力值就是泡點。

2、擴散流法測試原理：擴散流測試是指當氣體壓力在濾芯起泡點值的80%時,這時還沒有出現大量的氣體穿孔而

過,只是少量的氣體先溶解到液相的隔膜中,然后從該液相擴散到另一面的氣相中,這部分氣體稱之為擴散流。

3、水侵入法測試原理：水侵入法專用于疏水性濾芯的測試，疏水性膜抗拒水，孔徑越小，把水擠入疏水膜中需要

的壓力越大。所以在一定的壓力下，測量擠入濾膜中的水流量來判斷濾芯的孔徑。

Y型過濾器結構特點：

1、Y型過濾器具有結構先進阻力小，沖洗方便通流快速，故壓力損失小，抗污性強，排渣方便等特點。

2、Y型拉桿伸縮過濾器由Y型過濾器及伸縮接頭組成，通常安裝在閥門及其它主要設備之進口端，使于清理雜物與

安裝拆卸，以保護閥類或設備及正常使用。

Y型過濾器尺寸表:

DN	In	L	H	H1	有效過濾面積m2
15	1/2	125	70	150	0.00185
20	3/4	145	70	150	0.00281
25	1	160	80	160	0.00343
32	1 1/4	180	90	180	0.00486
40	1 1/2	200	100	240	0.00767
50	2	220	130	250	0.01160
65	2 1/2	260	165	350	0.02111
80	3	280	195	390	0.03029
100	4	320	230	450	0.04063
125	5	350	300	520	0.05589
150	6	380	335	580	0.07709
200	8	495	420	690	0.11967
250	10	595	500	800	0.19155
300	12	640	580	950	0.26738
350	14	700	640	1150	0.32535
400	16	800	700	1360	0.40946
450	18	850	790	1480	0.52837
500	20	900	875	1650	0.65385

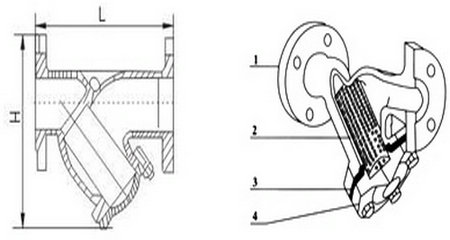

產品結構示意圖：



Y型過濾器技術參數

1、適合物料：

化工、石油化工生產中的弱腐蝕性物料，如：水、氨、油品、烴類等；

化工生產的腐蝕性物料，如燒堿、純堿、濃稀硫酸、碳酸、醋酸、酯酸等；

制冷中的低溫物料，如：液甲烷、液氨、液氧及各種制冷劑；

輕工食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糧漿醫藥用品等；

2、過濾精度：10-480目（一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-480目/cm2。）；

3、工作溫度：≤90℃；

4、公稱通徑：DN20—DN500mm；

5、公稱壓力：PN≤1.6Mpa（其它工作壓力可按用戶要求設計）；

6、法蘭標準：JB/T79PN1.6（也可按用戶要求制造）；

7、殼體材質：A3、304、304L、316、316L、WCB；

8、密封材料：聚四氟乙烯、丁腈橡膠、耐油石棉膠、三元乙丙橡膠。

9、執行標準設計規范：HG/T21637，

試驗與檢驗：JB/9092，產品標識：GB/12220，結構長度：GB/12221，

壓力溫度等級：GB/T12224-2005，試驗檢驗標準：GB/T13927-2008

法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）

制造、檢測標準：執行HG/T21637-1991標準，或客戶指定標準。

Y型過濾器安裝與維護：安裝過濾器前要認真清洗所有管道的連接表面，使用管道密封膠或特氟龍帶（聚四氟乙

烯）要適量。末端螺紋不做處理，以避免使密封膠或特氟龍帶進入管路系統。過濾器可以水平安裝或垂直向下安

裝。安裝1-1/4”（DN32）或更大口徑的承插焊過濾器或所有D系列過濾器時，應注意這類過濾器的墊片是非金屬

材質的，容易由于過熱而損壞。因此應縮短焊接時間，并在焊接完成后對過濾器進行冷卻。如果焊接前需要預熱

或焊接后需要繼續加熱（D 系列過濾器），建議先將墊片拆下再加熱。

Y型過濾器的運行及維護：

系統最初工作一段時間后（一般不超過一周），應進行清洗，以清除系統初始運行時積聚在濾網上的雜質污物。在

此后，須定期清洗。清洗次數依據工況條件而定。若過濾器不帶排污絲堵，則清洗過濾器時要將濾網限位器以及濾

網拆下。注意：每次維護、清洗前，應將過濾器與帶壓系統隔離。清洗后，重新安裝時要使用新的密封墊。

上海南石是專業的過濾器生產廠家，公司生產的產品：呼吸閥、阻火器、阻火透氣帽、防火真空壓力帽、鋁合金圓球

閥、鋁合金單法蘭球閥、卸油口、雙門底閥、量油孔等系列配套附件。
