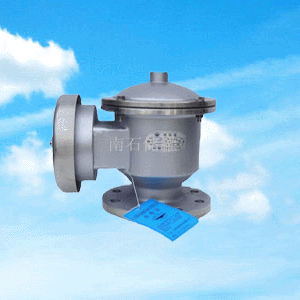

甲醇罐呼吸閥安裝在汽油、煤油、芳徑等固定頂式儲罐上，防止罐內蒸發損耗與保護儲罐在受超壓或

真空時免遭破壞。據國家標準《石油化工企業設計防火規范》（GB50160-92）之規定：甲、乙類液體的固

定頂罐，應設阻火器和呼吸閥?？梢姾粑y、阻火器是儲罐不可缺少的安全設施。我公司生產的全天候呼吸

閥，具有結構緊湊、通氣量大、泄漏量小、密封性能好等特點。徹底杜絕火源進入呼吸閥殼體內。具有體積

小、重量輕、檢修、清洗、更換方便等優點。

操作壓力：

A、-295Pa (-30mmH2O)/+355Pa (+36mmH2O )

B、-295Pa (-30mmH2O)/+980Pa (+100mmH2O )

C、-295Pa (-30mmH2O)/+1750Pa (+180mmH2O )

D、-295Pa (-30mmH2O)/+9800Pa (+10000mmH2O )

性能參數：

防爆級別：BS5501：IIA、IIB、IIC。  殼體材質：碳鋼、鋁合金、不銹鋼  閥盤、閥座材質：鋁合金、不銹鋼。  密封件材質：聚四氟乙烯。

甲醇罐呼吸閥標準：根據國家標準（石油化工企業設計防火規范）《GB50160-92》的規定：“甲、乙類

液體的固定頂罐，應設阻火器和呼吸閥”的要求，呼吸閥和阻火器是不可缺少的安全設施。它不謹可使罐內

壓保持正常狀態，防止罐內超壓或超真空度且可減少罐內液體揮發損耗。 按（石油儲罐呼吸閥）（SY7511

-87）、（石油儲罐阻火器阻火性能和試驗方法）（GB5908-86）等標準進行制造和試驗、檢驗?；虬纯蛻糁?/span>

定標準。h.制造、檢測標準：按（石油儲罐呼吸閥）SY7511-87、（石油儲罐阻火器阻火性能和試驗方法）

GB5908-86等標準進行制造和驗收，或客戶指定標準。

甲醇罐呼吸閥排放污染物估算方法： 　　

LB=0.191×M（P/（100910-P））^0.68×D^1.73×H^0.51×△T^0.45×FP×C×KC

式中：LB-固定頂罐的呼吸排放量（Kg/a）； 　　

M-儲罐內蒸氣的分子量； 　　

P-在大量液體狀態下，真實的蒸氣壓力（Pa）； 　　

D-罐的直徑（m）； 　　

H-平均蒸氣空間高度（m）； 　　

△T-一天之內的平均溫度差（℃）； 　　

FP-涂層因子（無量綱），根據油漆狀況取值在1~1.5之間； 　　

C-用于小直徑罐的調節因子（無量綱）;直徑在0~9m之間的罐體，

C=1-0.0123(D-9)^2 ; 罐徑大于9m的C=1； 　　

KC-產品因子（石油原油KC取0.65，其他的有機液體取1.0）

儲罐呼吸閥工作排放計算：工作排放是由于人為的裝料與卸料而產生的損失。因裝料的結果，罐內壓力超過釋

放壓力時，蒸氣從罐內壓出；而卸料損失發生于液面排出，空氣被抽入罐體內，因空氣變成有機蒸氣飽和的氣

體而膨脹，因而超過蒸氣空間容納的能力。 　　

可由下式估算固定頂罐的工作排放：LW=4.188×10^-7×M×P×KN×KC 　式中：LW-固定頂罐的工作損失（Kg/

m3投入量）KN-周轉因子（無量綱），取值按年周轉次數（K）確定。周轉次數＝年投入量/罐容量 　　K<=36,

KN=1 　　36 K>220,KN=0.26

甲醇罐呼吸閥尺寸及結構圖：

口徑DN	英寸	寬度L/mm	高度H/mm
25	1“	160	165
32	1-1/4“	180	185
40	1-1/2“	190	190
50	2“	220	220
80	3“	270	260
100	4“	310	280
150	6“	380	330
200	8“	450	380
250	10“	520	420



甲醇罐呼吸閥安裝維護;

1、甲醇儲罐呼吸閥安裝在儲油罐的最高點，以便降低物料的蒸發損耗和維持儲罐內外的氣壓平衡。一般立式油

罐，阻火呼吸閥安裝于油罐頂板中央范圍內；對于罐頂需要設隔熱層的儲罐，阻火呼吸閥可安裝在梯子平臺附近。

2、我公司在甲醇儲罐呼吸閥出廠時，法蘭密封面采用塑料保護蓋，以免運輸途中造成法蘭密封面受損，貨到現場

安裝時，務必要把法蘭保護蓋取掉，再垂直安裝于儲罐罐頂部。阻火呼吸閥不可橫放和倒置，若儲罐頂部需要安

裝兩個阻火呼吸閥時，阻火呼吸閥與罐頂中心應該對稱安裝。

3、甲醇儲罐呼吸閥安裝于儲罐上一般使用1-3個月，需要定期檢查呼吸閥正負壓閥盤工作是否靈活，呼吸閥在正常

工作時，會發出“嘶-嘶-嘶”的泄壓排氣的聲音，否則，需要將呼吸閥頂部的閥蓋打開，檢查呼吸閥的閥盤是否出

現“卡盤”現象。導桿上是否有污垢，若有及時清理干凈污垢，保證導桿運行自如。閥座密封面有無磨損，如有磨

損需立即更換，以保證呼吸閥的正常安全運行。

4、阻火呼吸閥的正負壓閥盤是根據罐內的壓力的升降而不斷變化，上下運動。當阻火呼吸閥使用三年時間后，一

般都需要更換阻火呼吸閥內部的閥盤，導桿以及閥座的密封面，以保證阻火呼吸閥正常工作，維持儲罐的安全運行。

上海南石是專業的呼吸閥生產廠家，公司生產的產品：呼吸閥、阻火器、阻火透氣帽、防火真空壓力帽、鋁合金圓

球閥、鋁合金單法蘭球閥、卸油口、雙門底閥、量油孔等系列配套附件。
