消氣過濾器型號：SXQ型

產品說明：消氣過濾器是開發成功的集過濾、消氣為一體的一種新型產品。既能過濾管道液體中的雜質、雜物，

又能排除液體中的氣體。該產品排氣性能好，設計合理、拆卸、清洗方便快捷，是保證液體流量計長期安全工作

不可缺少的輔助裝置。消氣過濾器是流量計的附屬設備，在使用容積式流量計計量液體的流量時，如果液體中是

混有氣體，則液體與混在其中的氣體同時被測量，流量計本身雖然有較高的精度也失去意義。因此必須在被測液

體進入流量計之前設法除去混入被測液體的氣體。消氣過濾器能起到分離并排除含在液體中氣體的作用，并能過

濾被測液體中含有的雜質顆粒，從而保證流量計的正常工作和流量計量精度。含有氣體的液體從進口流經消氣過

濾器，含有氣體的液體碰到阻尼筒。液體中夾雜的氣體上升到消氣器的殼體內，隨著氣體量的增加，消氣器的殼

體內的氣量升高，液面受壓下降，浮球隨之下沉，將閥門打開。集結在殼體內的氣體通過閥門排放出去，氣體排

放一定量后，消氣器內氣壓下降。浮球隨之上升并帶動連接關閉閥門，同時管道中的雜質由過濾網過濾，干凈的

液體流向流量計。如此反復，液體中的雜質、氣體不斷被過濾、排出，保證流量計長期安全精確的計量。

消氣過濾器工作原理：當成品油從進口流入后，通過安置在筒里的過濾網，將固體雜質去除，液體通過過濾網組件

時，改變液體流動方向，使油品中的自由氣體和部分溶解氣體充分跑出，氣體上升至分離器頂部，形成氣體空間，出

現油氣界面。隨著氣體增加壓力增大體積加大，油氣界面下降，當下降到一定程度浮球裝置動作，打開氣閥使氣體排

除，油氣界面上升，氣體空間縮小浮球裝置關閉氣閥，介質流經消氣過濾器的就達到了油、氣、固三者分離的目的。

消氣過濾器材質及參數：

殼體材質	碳鋼、不銹鋼
濾框濾網材質	不銹鋼
密封件材質	耐油石棉、丁腈橡膠、聚四氟乙烯
工作溫度（℃）	-20-120
公稱壓力（MPa）	1.6-6.4(150Lb~600Lb)
介質比重g/ cm3	≥0.74
介質粘度MPa	3-150
壓力損失MPa	≤0.07

消氣過濾器尺寸：

規格尺寸（mm）	L	D	H	H1
40	300	159	420	190
50	340	159	420	220
65	340	159	500	220
80	400	219	580	280
100	500	273	700	390
150	500	273	700	390
200	560	325	900	500
250	660	426	1000	600
300	750	480	1700	1160
350	800	530	1900	1310

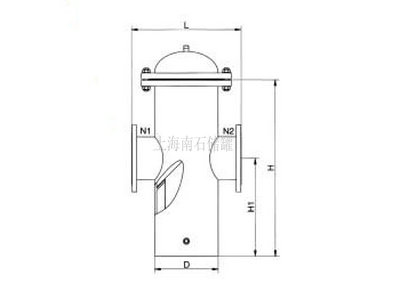

消氣過濾器尺寸結構示意圖：



消氣過濾器安裝和使用：

1、消氣過濾器在管路中使用時，按過濾消氣器—液體流量計—閥的次序安裝，并注意液體的進出口方向應與

箭頭方向符合。

2、安裝前必須徹底清理管路殘渣、雜物。

過濾消氣器前應安裝盡量長的直管段，以使液體能夠比較平穩地進入過濾消氣器。

3、在氣體排出口暴露于大氣的情況下，為了防止排出的氣體污染空氣和發生事故應裝設集氣罐。

4、在過濾消氣器進出口側應安裝壓力計，當壓力損失大于0.07MPa時過濾網應予清理。

5、計量系統在開始使用時，應緩緩開啟閥門，讓被測液體慢慢地進入過濾消氣器，以防液體自浮球閥的排

氣口溢出。

消氣過濾器安裝注意事項:

1.消氣過濾器應立式安裝在流量計前，流體方向與殼體上的箭頭方向一致。

2.使用前應把排氣閥先打開，保證流體中的空氣在進入流量計之前能夠順利排出。

3.過濾器應要定期清洗，以減少壓力損失和保證過濾效果。

4.在排氣過程如有油氣沫少量噴出是正常現象，當噴出油氣沫影響周邊環境時，可用一根軟管接到排氣閥出口，

把油氣沫導入接油筒內。

5.如有大量的油噴出屬不正常現象，須把消氣過濾器排氣關閉，關閉上下游的閥門，拆開消氣過濾器的壓蓋進行檢修。

上海南石是專業的消氣過濾器生產廠家，公司生產的產品：呼吸閥、阻火器、阻火透氣帽、防火真空壓力帽、鋁

合金圓球閥、鋁合金單法蘭球閥、卸油口、雙門底閥、量油孔等系列配套附件。
