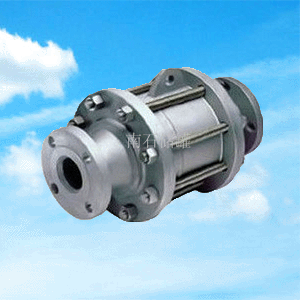

氫氣阻火器是用來阻止氫氣火焰向外蔓延的安全裝置。它由一種能夠通過氣體的、具有許多細小通道或縫
隙的固體材料(阻火元件)要求阻火元件的縫隙或通道盡量小,因而當火焰進入阻火器后,被阻火元件分
成許多細小的火焰流,由于傳熱作用(氣體被冷卻)和器壁效應,火焰流猝滅。采用四片不銹鋼阻火波紋
板,比普通管道阻火器多兩片,具有耐腐蝕、耐磨損等特點。
產品名稱: |
氫氣阻火器 |
產品口徑: |
DN20-200 |
公稱壓力: |
1.0-2.5MPa |
產品材質: |
鑄鋼、不銹鋼、合金鋼等 |
工作溫度: |
≤480℃ |
阻火芯件材質: |
不銹鋼波紋板 |
防爆級別: |
BS5501: 11A、11B、11C |
適用介質: |
氫氣、氧氣、液化氣等氣體 |
連接方式: |
法蘭連接 |
氫氣阻火器工作原理:阻火器是由能夠通過氣體的許多細小、均勻或不均勻的通道或孔隙的固體材質所組
成,對這些通道或孔隙要求盡量的小,小到只要能夠通過火焰就可以。這樣,火焰進入阻火器后就分成許
多細小的火焰流被熄滅。火焰能夠被熄滅的機理是傳熱作用和器壁效應。
(1)傳熱作用:阻火器能夠阻止火焰繼續傳播并迫使火焰熄滅的因素之一是傳熱作用。我們知道,阻火器
是由許多細小通道或孔隙組成的,當火焰進入這些細小通道后就形成許多細小的火焰流。由于通道或孔隙的
傳熱面積很大,火焰通過通道壁進行熱交換后,溫度下降,到一定程度時火焰即被熄滅。進行的試驗表明,
當把阻火器材料的導熱性提高460倍時,其熄滅直徑僅改變2.6%。這說明材質問題是次要的。即傳熱作用是熄
滅火焰的一種原因,但不是主要的原因。因此,對于作為阻爆用的阻火器來說,其材質的選擇不是太重要的。
但是在選用材質時應考慮其機械強度和耐腐蝕等性能。
(2)器壁效應:根據燃燒與爆炸連鎖反應理論,認為燃燒炸現象不是分子間直接作用的結果,而是在外來能源
(熱能、輻射能、電能、化學反應能等)的激發下,使分子分裂為十分活潑而壽命短促的自由基。化學反應是靠
這些自由基進行的。自由基與另一分子作用,作用的結果除了生成物之外還能產生新的自由基。這樣自由基又消
耗又生新的如此不斷地進行下去。可知易燃混合氣體自行燃燒(在開始燃燒后,沒有外界能源的作用)的條件是:
新產生的自由基數等于或大于消失的自由基數。當然,自行燃燒與反應系統的條件有關,如溫度、壓力、氣體濃
度、容器的大小和材質等。隨著阻火器通道尺寸的減小,自由基與反分子之間碰撞幾率隨之減少,而自由基與通
道壁的碰幾率反而增加,這樣就促使自由基反應減低。當通道尺減小到某一數值時,這種器壁效應就造成了火不
能繼續進行的條件,火焰即被阻止。由此可知,器壁效應是阻火器阻火焰作的主要機理。由此點出發,以設計出
知種結構形式的阻火器,滿足工業上的需要。
氫氣阻火器標準:引用標準
GB/T4237-1992 不銹鋼熱軋鋼板
GB/T6414-1986 鑄件尺寸公差
GB/T9438-1988 鋁合金鑄件技術條件
GB 5908-1986 石油儲罐阻火器阻火性能和實驗方法
GB/T1804-1992 一般公差線性尺寸的未注公差
GB/T13306-1991 標牌
GB/T13384-1992 機電產品包裝通用技術條件
SY 5302-87 石油鉆采機械產品用灰鑄鐵件通用技術參數
ZB G 33001-85 聚四氟乙烯管材
ZB G 33003-85 聚四氟乙烯棒材
ZB G 33004-85 聚四氟乙烯薄膜
制造、檢測標準:按GB5908-86、GB13347-92標準執。
法蘭標準:HG20594-97P7PN1.0如客戶需用GB、SH、HGJ、JB、ANSI、DIN、JIS等標準或改變壓力等級時,
請在訂貨合同中注明。

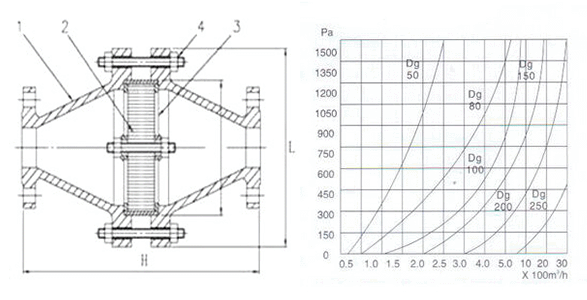

氫氣阻火器尺寸及結構圖:
DN |
20 |
25 |
40 |
50 |
80 |
100 |
150 |
200 |
L |
195 |
195 |
245 |
245 |
280 |
335 |
460 |
520 |
H |
200 |
200 |
240 |
240 |
250 |
260 |
360 |
420 |
氫氣阻火器維修與保養:
1、 每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。
2、 阻火器上的流向標記必須與介質流向一致。
3、 重新安裝阻火層時,應更新墊片并確認密封面已清潔和無損傷,不得漏氣。
4、 被堵塞的阻火層應清洗干凈,保證每個孔眼暢通,對于變形或腐蝕的阻火層應更換。
5、 清洗阻火器芯件時,應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃,不得采用鋒利的硬件刷洗。
6、 為了確保阻火器的性能達到使用目的,在安裝阻火器前,必須認真閱讀廠家提供的說明書,并仔細
核對標牌與所裝管線要求是否一致。
