U型過濾器
- 品牌 上海南石
- 型號 U型
U型過濾器是輸送介質管道上不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口
端，用來消除介質中的雜質，以保護閥門及設備的正常使用。當流體進入置有一定規格濾網的濾筒后，其雜質
被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，
廣泛用于蒸汽、空氣、水、油品等系統管道中，保護各種計量儀器、泵機、閥門、蔬水器等設備。壓力損失小,流
通面積大，抗污性強，排污方便，排污方便。
U型過濾器產品特點：
1、過濾精度高，可根據客戶需求配置過濾網的精細度。
2、工作原理簡單、結構也不復雜，容易安裝、拆卸和維護。
3、設備易損件少，無耗材，運行維護費用低，操作管理簡單。
4、穩定生產工藝流程，保護儀器儀表和機械設備，維護生產的安全和穩定。
5、濾網采用不銹鋼雙層網結構堅固耐用具有結構先進、流阻小、排污方便等特點。
U型過濾器主要材料及性能規范：
|
閥體 |
碳鋼、不銹鋼 |
|
濾網蓋 |
碳鋼、不銹鋼 |
|
濾芯網 |
不銹鋼 |
|
墊片 |
柔性石墨 |
|
連接尺寸 |
法蘭連接 |
|
公稱壓力PN |
1.0-2.5(MPa) |
|
工作溫度℃ |
≤350 |
|
濾網目數 |
20～150 |
|
適用介質 |
蒸汽、空氣、水、油、 |
U型過濾器尺寸：
|
公稱通徑 |
L |
H |
H1 |
B1/B2 |
D |
D1 |
D2 |
N-M |
|
|
焊 接 體 |
15 |
240 |
200 |
140 |
ZG1/2" |
95 |
65 |
45 |
4-M12 |
|
20 |
240 |
200 |
140 |
ZG1/2" |
105 |
75 |
55 |
4-M12 |
|
|
25 |
240 |
200 |
140 |
ZG1/2" |
115 |
85 |
65 |
4-M12 |
|
|
32 |
260 |
220 |
140 |
ZG1/2" |
135 |
100 |
78 |
4-M16 |
|
|
40 |
300 |
280 |
208 |
ZG1/2" |
145 |
110 |
85 |
4-M16 |
|
|
50 |
320 |
300 |
220 |
ZG1/2" |
160 |
125 |
99 |
4-M16 |
|
|
80 |
380 |
380 |
280 |
ZG3/4" |
200 |
160 |
135 |
8-M16 |
|
|
100 |
430 |
380 |
280 |
ZG3/4" |
220 |
180 |
155 |
8-M16 |
|
|
150 |
500 |
550 |
410 |
ZG3/4" |
285 |
240 |
210 |
8-M20 |
|
|
200 |
600 |
600 |
430 |
ZG3/4" |
340 |
295 |
265 |
12-M20 |
|
|
250 |
700 |
750 |
460 |
ZG1" |
405 |
355 |
310 |
12-M24 |
|
|
300 |
820 |
880 |
520 |
ZG1" |
460 |
410 |
375 |
12-M24 |
|
|
鑄 造 體 |
50 |
270 |
210 |
180 |
ZG1/2" |
160 |
125 |
99 |
4-M16 |
|
80 |
330 |
265 |
200 |
ZG3/4" |
200 |
160 |
135 |
8-M16 |
|
|
100 |
380 |
310 |
250 |
|
220 |
180 |
155 |
8-M16 |
|

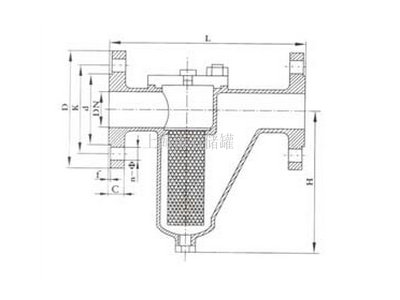

U型過濾器結構示意圖：
U型過濾器維護與保養：
1、過濾器的核心部位是過濾器芯件，過濾芯由過濾器框和不銹鋼鋼絲網組成，不銹鋼鋼絲網屬易損件，需特
別保護；
2、當過濾器工作一段時間后，過濾器芯內沉淀了一定的雜質這時壓力降增大，流速會下降需及時清除過濾器
芯內雜質；
3、清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去的過濾器，過濾后介質
的純度達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞；
4、如發現不銹鋼鋼絲網變形或損壞，需馬上更換。
上海南石是專業的U型過濾器生產廠家，公司生產的產品：呼吸閥、阻火器、阻火透氣帽、防火真空壓力帽、
鋁合金圓球閥、鋁合金單法蘭球閥、卸油口、雙門底閥、量油孔等系列配套附件。
尊敬的用戶：歡迎您訪問我們的網站【http://www.cnsanmin.cn】, 如果您對產品、服務有任何建議或者疑問的
話，請立即聯系我們！我們一定會盡心盡力為您提供優質的服務！電話：021-6260346。
聲 明：
以上產品描述中所有文字、數據、圖片僅供參考具體以實物為準；實際型號由使用環境及使用工況決定！如果您需要更詳細了解產品的相關信息或索取相關資料請聯系我們！
