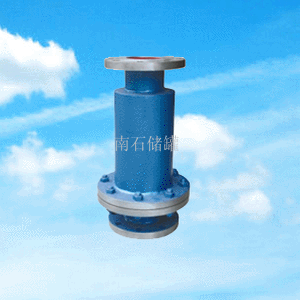

礫石阻火器是國內沿用金屬礫石網型阻火器,經北京設計院消防部門按照中華人民共和國國家標準GB5908
-86標準進行設計生產。礫石阻火器作用是防止外部火焰竄入存有易燃易爆氣體的設備、管道內或阻止火焰
在設備、管道間蔓延。阻火器是應用火焰通過熱導體的狹小孔隙時,由于熱量損失而熄滅的原理設計制造。
阻火器的阻火層結構有礫石型、金屬絲網型或波紋型。適用于可燃?xì)怏w管道,如汽油、煤油、輕柴油、笨、
甲笨、原油等油品的儲灌或火炬系統、氣體凈化通化系統、氣體分析系統、煤礦瓦斯排放系統、加熱爐燃
料氣的管網上、也可用在乙炔、氧氣、氮?dú)狻⑻烊粴獾墓艿烙闷贰?/span>
材料及參數:
產品名稱 |
礫石阻火器 |
規格 |
DN20-300 |
閥體材質 |
鑄鋼 不銹鋼 |
阻火芯材質 |
不銹鋼礫石網及礫石丸 |
密封件材質 |
耐油石棉橡膠、聚四氟乙烯 |
壓力等級 |
1.6~4.0MPa |
環境溫度 |
≤480℃ |
防爆等級 |
IIB級 |
礫石阻火器尺寸:(1.6MPa)
規格 DN(mm) |
重量(KG/臺) |
外形尺寸 |
||||
L |
H |
D |
K |
N-d |
||
20 |
7 |
130 |
280 |
105 |
75 |
4×14 |
25 |
8 |
135 |
290 |
115 |
85 |
4×14 |
32 |
10 |
155 |
300 |
135 |
100 |
4×18 |
40 |
13 |
170 |
320 |
145 |
110 |
4×18 |
50 |
16 |
190 |
340 |
160 |
125 |
4×18 |
65 |
21 |
210 |
355 |
180 |
145 |
4×18 |
80 |
26 |
220 |
380 |
195 |
160 |
8×18 |
100 |
30 |
240 |
410 |
215 |
180 |
8×18 |
150 |
52 |
320 |
500 |
285 |
240 |
8×22 |
200 |
75 |
380 |
560 |
340 |
295 |
12×22 |
250 |
100 |
450 |
640 |
405 |
355 |
12×26 |
300 |
140 |
510 |
700 |
460 |
410 |
12×26 |
礫石阻火器主要性能:
1、阻爆性能合格,連續13次阻爆性能試驗每次均能阻火。
2、耐燒性能合格,耐燒試驗1小時無回火現象。
3、殼體水壓試驗合格。本產品結構合理,重量輕、耐腐蝕。易檢修,安裝方便。阻火器芯子采用不銹鋼材料,
耐腐蝕易于清洗。
礫石阻火器標準:法蘭標準:GB、HG、SH、HGJ、JB、ANSL、JIS等標準。(用戶指定,請注明壓力等級)執
行標準:GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》、SH/T3413-99《石油化工石油氣管道阻火器
選用、檢驗及驗收》、HG/T20570.19-95《阻火器的設置》。阻火器生產、檢驗和驗收標準:SY/T0512-1996《石
油儲罐阻火器》、測試依據:GB5908-86《石油儲罐阻火器性能和實驗方法》。引用標準:
GB/T4237-1992 不銹鋼熱軋鋼板
GB/T6414-1986 鑄件尺寸公差
GB/T9438-1988 鋁合金鑄件技術條件
GB/T9439-1988 灰鑄鐵件
GB 5908-1986 石油儲罐阻火器阻火性能和實驗方法
GB/T1804-1992 一般公差線性尺寸的未注公差
GB/T13306-1991 標牌
GB/T13384-1992 機電產品包裝通用技術條件
JB 78-59 鑄鐵法蘭
SY 5302-87 石油鉆采機械產品用灰鑄鐵件通用技術參數
ZB G 33001-85 聚四氟乙烯管材
ZB G 33003-85 聚四氟乙烯棒材
ZB G 33004-85 聚四氟乙烯薄膜
阻火器選用的原則:
所選用的阻火器,其安全阻火速度應大于安裝位置可能達到的火焰?zhèn)鞑ニ俣取?/span>
與燃燒器連接的可燃?xì)怏w輸送管道,在無其它防回火設施時,應設阻火器。
阻止以亞音速傳播的火焰,應使用阻爆燃型阻火器,其安裝位置宜靠近火源;
阻止以音速或超音速傳播的火焰應使用阻爆轟型阻火器,其安裝位置應遠離火源。
不同公稱直徑的阻爆轟型阻火器,所要求的距火源最小安裝距離見表。
在寒冷地區使用的阻火器,應選用部分或整體帶加熱套的殼體,也可采用其它伴熱方式。
在特殊情況下,可根據需要選用設有沖洗管、壓力計、溫度計、排污口等接口的阻火器。
安裝于管端的阻火器, 當公稱直徑小于D N5 0時宜采用螺紋連接; 當公稱直徑大于或等于DN50時,
應采用法蘭連接。
安裝于管道中的阻火器,應采用法蘭連接。
安裝于管端的阻火器,應帶有可自動開啟的防雨通風罩。
儲罐之間氣相連通管道各支管上的阻火器應選用阻爆轟型。
儲罐頂部的油氣排放管道,應在與罐頂的連接處選用阻爆轟型阻火器。
儲罐頂部保護性氣體及油氣排放管道的集合管上應選用阻爆轟型阻火器。緊急放空管應設置阻爆燃型阻火器。
裝卸設施的油氣排放 ( 或回收)總管與各支線的氣相管道之間應設置阻爆轟型阻火器。
可燃?xì)怏w放空管道在接入火炬前,若設置阻火器時,應選用阻爆轟型阻火器。
礫石阻火器安裝與維護:
1、 每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。
2、 阻火器上的流向標記必須與介質流向一致。
3、 重新安裝阻火層時,應更新墊片并確認密封面已清潔和無損傷,不得漏氣。
4、 被堵塞的阻火層應清洗干凈,保證每個孔眼暢通,對于變形或腐蝕的阻火層應更換。
5、 清洗阻火器芯件時,應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃,不得采用鋒利的硬件刷洗。
