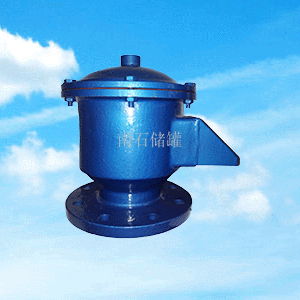

全天候呼吸閥圖片：



產品型號：GFQ-II

全天候呼吸閥由壓力閥和真空閥兩者組成，安裝于油罐透氣管上，能隨油罐內油氣正負壓變化而自動啟閉，

使貨油艙內外氣壓差保持在允許值范圍內的閥。它是維持儲罐氣壓平衡，減少介質揮發的安全節能產品。油

罐呼吸閥良好地利用了儲罐本身的承壓能力來減少介質排放，其原理是利用正負壓閥盤的重量來控制儲罐的

排氣正壓和吸氣負壓。

用范圍：全天候呼吸閥適用于儲存閃點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲

笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。 可與新型波紋阻火器配套使用。

零部件材料：

閥體材料	碳鋼、鋁合金
正壓閥盤材料	不銹鋼304、316、鋁合金
負壓閥盤材料	不銹鋼304、316、四氟PTFE

全天候呼吸閥尺寸：

公稱通徑 (mm)	安裝尺寸（mm
	D	K	L	H	n×φ
DN25	115	85	160	165	4×14
DN32	135	100	180	185	4×18
DN40	145	110	190	190	4×18
DN50	160	125	220	220	4×18
DN80	195	160	270	260	8×18
DN100	215	180	310	280	8×18
DN150	280	240	380	330	8×22
DN200	335	295	450	380	12×22
DN250	395	350	520	420	12×22

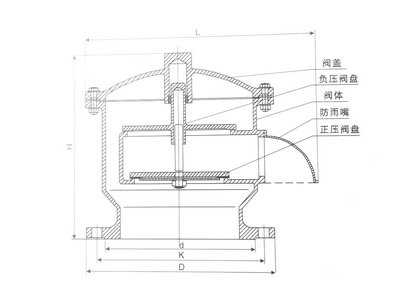

  產品結構圖：



 操作壓力：

A：+355pa(+36mmH2O)　　-295pa(-30mmH2O)

B：+980pa(+100mmH2O)   -295pa(-30mmH2O)

C：+1750pa(+180mmH2O)  -295pa(-30mmH2O)

D：按用戶要求生產（特殊壓力等級）

備注：一般情況下，（阻火）呼吸閥的操作壓力以B型為準；環境溫度：-40℃-+60℃；

全天候呼吸閥標準：根據國家標準（石油化工企業設計防火規范）《GB50160-92》的規定：“甲、乙類

液體的固定頂罐，應設阻火器和呼吸閥”的要求，呼吸閥和阻火器是不可缺少的安全設施。它不謹可使罐

內壓保持正常狀態，防止罐內超壓或超真空度且可減少罐內液體揮發損耗。 按（石油儲罐呼吸閥）（SY7

511-87）、（石油儲罐阻火器阻火性能和試驗方法）（GB5908-86）等標準進行制造和試驗、檢驗。或按

客戶指定標準。法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）。

全天候呼吸閥安裝說明：全天候呼吸閥應安裝在儲罐氣源的最高點，以便降低物料蒸發損耗和順利地提

供通向呼吸閥最直接和最大的通道。通常對于立式罐，呼吸閥應盡量安裝在罐頂中央頂板范圍內，對于罐

頂需設隔熱層的儲罐、可安裝在梯子平臺附近。

儲罐呼吸閥在出廠時，我司在法蘭面上加配了防塵保護蓋，安裝時務必將防塵保護蓋取下。裝卸時呼吸閥

必須垂直向上，不得倒置或橫放。當需要安裝兩個呼吸閥時，它們與罐頂中心應對稱布置。

全天候呼吸閥維修與保養：為了全天候呼吸閥使用安全，定期檢查通風口正、負閥盤動作是否靈活，閥桿

及閥盤接觸密封面有無損壞，如有損壞應立即調換。在檢查維護重新安裝時，應保證閥內各結合面嚴密配合，

閥盤升降靈活。

上海南石是專業的全天候呼吸閥生產廠家，公司生產的產品：呼吸閥、阻火器、阻火透氣帽、防火真空壓力

帽、鋁合金圓球閥、鋁合金單法蘭球閥、卸油口、雙門底閥、量油孔等系列配套附件。
