法蘭F型快速接頭
- 品牌 上海南石
- 型號 FKSJ-F
快速接頭，是一種不需要工具就能實現管路連通或斷開的接頭。種類可分為：氧氣燃料氣體用快速接頭、氣體
液體共用快速接頭、油壓用快速接頭、惰性氣體用快速接頭、冷卻水溫油用快速接頭、半導體快速接頭。
法蘭F型快速接頭主要材料及參數：
|
殼體材料： |
鋁合金 |
|
密封材料： |
丁晴橡膠、聚氨酯、氟橡膠、聚四氟乙烯、乙丙橡膠。 |
|
公稱通徑： |
DN15-150 |
|
公稱壓力： |
06.MPa |
|
工作溫度： |
-20℃～+60℃ |
|
連接方式： |
卡套,法蘭 |
|
試驗標準： |
API598 |
|
應用： |
鋼鐵、市政工程、化工、船舶配件等 |
|
適用介質： |
石油天然氣、車船機械制造、航空航天、冶金化工、交通、電力、集中供熱、真空、制 冷、油、氣、水，酸 等。 |
法蘭F型快速接頭的功用：
1、省時省力：通過快速接頭拆斷和連接油路時，動作簡單、節省時間和人力。
2、省油：折斷油路時，快速接頭上的單向閥可封閉油路，油不會流出，避免油液、油壓失。
3、環保：快速接頭折斷和連接時，油不會灑漏，保護環境。
4、設備化整為零，方便運輸：大型設備或是需要便于攜帶的液壓工具，使用快速接頭分拆后運輸，到達目的
地后再組裝使用。
5、 經濟：以上各種優點都為客戶創造了經濟價值。
法蘭F型快速接頭主要外形尺寸：
|
Size |
DIM |
A |
B |
C |
D |
|
15 |
1/2 |
61 |
65 |
14.5 |
24 |
|
20 |
3/4 |
64 |
75 |
21 |
31.3 |
|
25 |
1 |
69 |
85 |
24 |
26.3 |
|
32 |
5/4 |
73 |
100 |
30 |
45.3 |
|
40 |
3/2 |
77 |
110 |
38 |
53 |
|
50 |
2 |
81 |
125 |
47 |
63 |
|
65 |
5/2 |
83 |
140 |
59 |
75.3 |
|
80 |
3 |
85 |
160 |
76 |
91.3 |
|
100 |
4 |
92 |
180 |
102 |
119 |
|
125 |
5 |
97 |
210 |
127 |
145 |
|
150 |
6 |
100 |
240 |
154 |
175 |

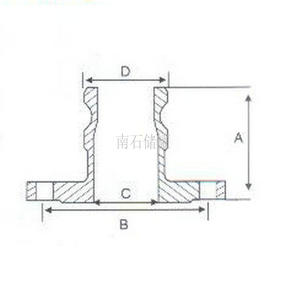

法蘭F型快速接頭結構示意圖：
法蘭F型快速接頭功能介紹：
交換功能：氣壓、液壓工具、氣缸、液壓缸、金屬模具相關機械的附屬裝置。
保養功能：計算機的冷卻裝置、壓鑄機的油缸保養維護。
測試功能：真空、耐壓、泄漏、運轉等的測試。
輸送功能：螺栓、螺母等固體的輸送、搬運以及導電功能。
填充功能：惰性氣體、氮氣、PG、碳酸。
連接功能：釣桿、袖珍激光唱片的固定件，移動作業的連接及流體輸送以外的用途。
如何選定快速接頭：
1、流體的種類、溫度（請選定適合流體的種類、溫度的本體材質與密封材質的快速接頭）根據流體，適合的
本體材質、密封材質是不同的。例如，快速接頭是空氣的。推薦鋼鐵制的，是水的則選黃銅的或者不銹鋼制的。
2、液體的壓力（請選定適合流體壓力的耐壓性能的快速接頭）流體的壓力也是選定快速接頭的關鍵。油壓用的
快速接頭是5.0Mpa(51kgf/cm2)-68.6Mpa(700kgf/cm²)之間形成系列化，相應于耐壓特性，快速接
頭的構造也是不同的。
3、自動開關閥門的構造（請選定適合配管用途的閥門構造的快速接頭）對于閥門的構造，有兩路開關型、單程開
關型及兩路開放型。由于在分離時除兩路開關型以外，有流體從配管內流出。所以請注意。
4、快速接頭的使用環境（請選定適合使用環境的構造、材質的快速接頭）結合使用環境的濕度條件、塵埃的狀況，
以及容易腐蝕等使用環境，來考慮選定快速接頭的種類、本體材質、密封材質。
5、確認選擇的快速接頭連接螺紋要一致在有不同品牌產品的使用過程中，最好是同一品牌的陰頭和陽頭配合使用，
如果一定要交叉使用，最好使用前咨詢產品供應方的技術人員，確認好之后再行使用。
6、安裝的形狀、尺寸（請在確定最后的形狀、尺寸后訂購產品）
上海南石是專業的法蘭F型快速接頭生產廠家，公司生產的產品：呼吸閥、阻火器、阻火透氣帽、防火真空壓力帽、
鋁合金圓球閥、鋁合金單法蘭球閥、卸油口、雙門底閥、量油孔等系列配套附件。
