抽屜式阻火器作用:本產品是用來阻止易燃氣體、液體的火焰蔓延回火而引起爆炸的安全裝置。通常使用在輸
送或排放易燃易爆氣體的儲罐或管線上。如火炬、加熱燃燒系統、石油氣體回收系統或其它易燃氣體系統。其主
要功能是允許易燃易爆的氣體通過,對外界傳入管道的火焰起有阻止與窒息作用。抽屜式阻火器是用于安裝原油、
汽油、煤油、柴油、芳烴、硫等各類油品或其它化工物料的固定頂式儲罐上。阻火器是用來阻止易燃氣體蒸汽的
火焰向外蔓延的安全裝置。通常與呼吸閥配套或單獨使用,也可適用內浮頂式油罐的通氣管上。由一種能夠通過
氣體的、具有許多細小通道或縫隙的固體材料(阻火元件)所組成。要求阻火元件的縫隙或通道盡量小,因而當
火焰進入后,被阻火元件分成許多細小的火焰流,由于傳熱作用(氣體被冷卻)和器壁效應,火焰流猝滅。
阻火器特點及技術參數:
阻火芯材料:不銹鋼波紋板 |
適用介質:氣體、液體 |
壓力等級:1.6~6.4MPa |
尺寸范圍:DN50~DN600 |
殼體材料:碳鋼、不銹鋼 |
密封件材質;耐油石棉橡膠、聚四氟乙烯 |
環境溫度: ≤480℃ |
防爆等級:BS5501:ⅡA、ⅡB、ⅡC |
連接方式:法蘭連接 |
法蘭標準:HG20594-97P7、GB、SH、HGJ、JB、ANSI、DIN、JIS |
設計標準:GB5908-86 SY7511-87 |
制造、檢測標準:按GB5908-86、GB13347-92標準 |
抽屜式阻火器特點:
1、產品結構合理,造型美觀,外殼為鑄造鋁合金,重量輕,安裝方便。
2、通常與呼吸閥配套或單獨使用,也可適用內浮頂式油罐的通氣管路上。
3、阻火層芯子采用不銹鋼材料,耐腐蝕性強,耐燒、阻爆等各項技術性能具有突出優越。
阻火器工作原理:阻火器是由能夠通過氣體的許多細小、均勻或不均勻的通道或孔隙的固體材質所組成,對這
些通道或孔隙要求盡量的小,小到只要能夠通過火焰就可以。這樣火焰進入阻火器后,就分成許多細小的火焰
流被熄滅?;鹧婺軌虮幌绲臋C理是器壁效應和傳熱作用。
阻火器主要性能:
1、阻爆性能合格,連續13次阻爆性能試驗每次均能阻火。
2、耐燒性能合格,耐燒試驗1小時無回火現象。
3、殼體水壓試驗合格。本產品結構合理,重量輕、耐腐蝕。易檢修,安裝方便。
抽屜式波紋阻火器尺寸:PN 1.0MPa
DN
L
H
K
D
Nⅹd
重量
40
210
190
Φ110
Φ145
4×18
10
50
220
200
Φ125
Φ160
4×18
12
80
250
220
Φ160
Φ195
8×18
20
100
270
240
Φ180
Φ215
8×18
24
125
330
270
Φ210
Φ240
8×18
35
150
340
280
Φ240
Φ280
8×22
42
200
400
310
Φ295
Φ335
8×22
55
250
460
340
Φ350
Φ395
12×22
75

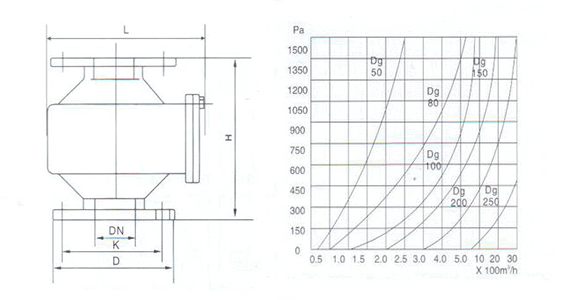

抽屜式阻火器結構示意圖:
抽屜式阻火器維修保養:為了確保阻火器的性能達到安全使用目的,對阻火器應定期性進行檢查,保養。阻
火器每半年檢查一次,檢查阻火層芯子是否堵塞,變形,腐蝕等。發現被堵塞的阻火層芯子應清洗干凈,確
保芯子上的每個孔眼暢通,對于變形和腐蝕的阻火層應更換。重新安裝阻火層芯子時,應保證結合面嚴密不
得漏氣.上海南石是專業的抽屜式阻火器生產廠家,公司生產的產品:呼吸閥、阻火器、阻火透氣帽、防火真
空壓力帽、鋁合金圓球閥、鋁合金單法蘭球閥、卸油口、雙門底閥、量油孔等系列配套附件。
