鋁合金波紋阻火器是安裝在石油、化工、化纖儲罐頂上,與呼吸閥、呼吸人孔、通氣孔配套使用的安全產
品。其功能為允許氣體通過,對火焰起到阻止、窒息的作用。南石生產的波紋阻火器采用不銹鋼“N"形、雙
層波紋帶為阻火芯件,殼體材料可根據貯存介質的不同,有鋁合金、碳鋼和各種牌號的不銹鋼。其結構由中
石化北京設計院設計,科學合理,造型美觀。
波紋阻火器結構設計:產品由芯件和殼體兩部份組成,芯件是核心,是由兩層超薄的不銹鋼帶,一條被壓成
波N形,另一條平面鋼帶則將它圍繞圓心緊緊纏繞而成。從而構成無數個端面,是小三角形直通流道,而且在
芯件內部有一個十字結構的支架(或在表面壓上丫形架)借以增強芯件的牢靠性,避免芯件被點燃的介質所產
生的爆炸壓力沖散。介質從三角形狹道中通過,阻火器也正是通過它來阻止火焰在管道中的蔓延,其原理為“器
壁效應",就是火焰與器壁的碰撞進行能量轉換,降低了溫度。以此原理來設計三角形孔的高度阻止火焰的通過,
再加上足夠的流道長度來吸收火焰的熱量,使其在芯件中熄滅,避免了氣體在芯件的另一端被復燃的可能性。

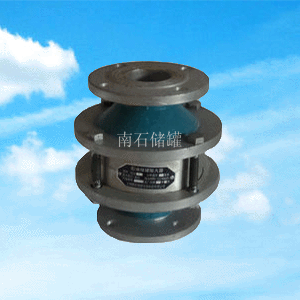

產品名稱: |
鋁合金波紋阻火器 |
適用范圍: |
柴油、汽油、煤氣、天然氣 |
工作溫度: |
-30-+60℃ |
閥體材質: |
鋁合金 |
阻火芯材質: |
不銹鋼波紋板 |
規格: |
DN50-200 |
品牌: |
上海南石 |
鋁合金波紋阻火器標準:阻火器廠家執行標準:GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》、
SH/T3413-99《石油化工石油氣管道阻火器選用、檢驗及驗收》、HG/T20570.19-95《阻火器的設置》。
鋁合金波紋阻火器尺寸:
規格(DN) |
D1 |
Do |
H |
N |
孔徑 |
50 |
140 |
110 |
175 |
4 |
Φ14 |
80 |
185 |
150 |
215 |
4 |
Φ14 |
100 |
205 |
170 |
220 |
4 |
Φ18 |
150 |
260 |
225 |
240 |
8 |
Φ18 |
200 |
315 |
280 |
260 |
8 |
Φ18 |
鋁合金波紋阻火器特點及性能:
1:波紋阻火器材質采用:鑄鋼,不銹鋼,鋁合金耐腐蝕性好。
2:結構合理,重量輕,易檢修,安裝方便。
3:阻火器芯子采用不銹鋼材料,耐腐蝕,易與清洗。
4:阻爆性能合格,連續13次阻爆性能試驗每次都能阻火。
5:耐燒性能合格,耐燒試驗1小時無回火現象。
6:水壓試驗合格。
阻火器安裝與維護:管道阻火器與管路連接可水平安裝也可垂直安裝。定期檢查,一旦發現堵塞,應用高
壓蒸氣、壓縮空氣或有機溶劑清冼,如發現芯件機械性損壞或被介質腐蝕后,應立即更換。
上海南石是專業的波紋阻火器生產廠家,公司生產的產品:呼吸閥、阻火器、阻火透氣帽、防火真空壓力帽、
鋁合金圓球閥、鋁合金單法蘭球閥、卸油口、雙門底閥、量油孔等系列配套附件。
