不銹鋼全天候呼吸閥
- 品牌 上海南石
- 型號 GFQ-P
不銹鋼全天候呼吸閥型號：GFQ-P
產品說明：不銹鋼呼吸閥由壓力閥和真空閥兩者組成，安裝于油罐透氣管上，能隨油罐內油氣正負壓變化而自
動啟閉，使貨油艙內外氣壓差保持在允許值范圍內的閥。它是維持儲罐氣壓平衡，減少介質揮發的安全節能產
品。油罐呼吸閥良好地利用了儲罐本身的承壓能力來減少介質排放，其原理是利用正負壓閥盤的重量來控制儲
罐的排氣正壓和吸氣負壓。適用于儲存閃點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、
甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。可與新型波紋阻火器配套使用。
操作壓力：
A： +355 Pa(36 mmH20) ： -295 Pa(30 mmH20)
B：+980 Pa(100 mmH20) ：-295 Pa(30 mmH20)
C：+1765 Pa(180 mmH20)：-295 Pa(40 mmH20)
呼吸閥零部件材料：
|
閥體材料 |
不銹鋼304、316、鋁合金 |
|
正壓閥盤材料 |
不銹鋼304、316、鋁合金 |
|
負壓閥盤材料 |
不銹鋼304、316、四氟PTFE |
不銹鋼全天候呼吸閥尺寸：
|
公稱通徑 (mm) |
安裝尺寸 |
||||
|
D |
K |
L |
H |
n×φ |
|
|
DN25 |
115 |
85 |
160 |
165 |
4×14 |
|
DN32 |
140 |
100 |
180 |
185 |
4×18 |
|
DN40 |
150 |
110 |
180 |
190 |
4×18 |
|
DN50 |
165 |
125 |
210 |
210 |
4×18 |
|
DN80 |
200 |
160 |
260 |
240 |
8×18 |
|
DN100 |
220 |
180 |
300 |
270 |
8×18 |
|
DN150 |
285 |
240 |
370 |
330 |
8×22 |
|
DN200 |
340 |
295 |
440 |
370 |
8×22 |
|
DN250 |
395 |
350 |
500 |
410 |
12×22 |
|
DN300 |
445 |
400 |
580 |
470 |
16×23 |

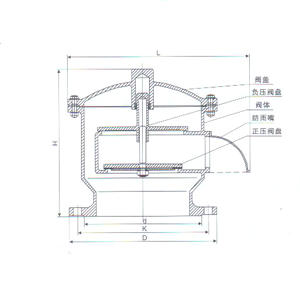

全天候呼吸閥結構示意圖：
產品安裝說明：
呼吸閥應安裝在儲罐氣源的最高點，以便降低物料蒸發損耗和順利地提供通向呼吸閥最直接和最大的通道。
通常對于立式罐，呼吸閥應盡量安裝在罐頂中央頂板范圍內，對于罐頂需設隔熱層的儲罐、可安裝在梯子
平臺附近。儲罐呼吸閥在出廠時，我司在法蘭面上加配了防塵保護蓋，安裝時務必將防塵保護蓋取下。裝
卸時呼吸閥必須垂直向上，不得倒置或橫放。當需要安裝兩個呼吸閥時，它們與罐頂中心應對稱布置。
呼吸閥維修與保養：為了呼吸閥使用安全，定期檢查通風口正、負閥盤動作是否靈活，閥桿及閥盤接觸密封
面有無損壞，如有損壞應立即調換。在檢查維護重新安裝時，應保證閥內各結合面嚴密配合，閥盤升降靈活。
上海南石是專業的不銹鋼全天候呼吸閥生產廠家，公司生產的產品：呼吸閥、阻火器、阻火透氣帽、防火真空
壓力帽、鋁合金圓球閥、鋁合金單法蘭球閥、卸油口、雙門底閥、量油孔等系列配套附件。
