產品概述：阻火呼吸閥是安裝在固定頂罐上的通風裝置，不僅能維持儲罐氣壓平衡，確保儲罐在超壓或

真空時破壞，且能減少罐內介質和損耗，控制儲罐壓力作用。適用于儲存內點低于28℃的甲類油品和閃

點低于60℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品

儲罐使用，它在-35℃-60℃的溫度環境中正常工作。

阻火呼吸閥工作原理：阻火呼吸閥工作原理是用彈簧限位閥板，由正負壓力決定或呼或吸。呼吸閥應該

具有泄放正壓和負壓兩方面功能，具體：當容器承受正壓時，呼吸閥打開呼出氣體泄放正壓；當容器承受

負壓時，阻火呼吸閥打開吸入氣體泄放負壓。由此保證壓力在一定范圍內，保證容器安全。 一種是達到一

定壓力時，進行呼或吸。另一種是設計成純粹只呼不吸。可以理解為用兩個適當壓力的單向閥代替。 阻火

呼吸閥不僅能維持儲罐氣壓平衡，確保儲罐在超壓或真空時破壞，且能減少罐內介質和損耗。

阻火呼吸閥性能：阻火呼吸閥的閥體能承受0.2Mpa的水壓，無滲透和變形現象。呼吸閥耐低溫性能在空氣

相對濕度大于70%，最低溫度為-30℃時，經過24小時的冷凍后，其閥盤開啟壓力符合工作壓力要求，(允許

壓差正負20pa)。GTQ型通氣管的閥盤部件動作時，靈敏度高，動作完成后，保證密封。呼吸閥閥內留有足

夠的空間，保證儲罐的通氣量。呼吸閥沒達到工作壓力以前：公稱通徑≤150mm，其泄漏量≤0.04m3/h;公

稱通徑≥220mm，其泄漏量≤0.4m3/h;當呼吸閥達到了工作壓力以后：閥盤立即開啟，保證儲罐正常的通氣

要求。該產品具有通風量大，泄漏量小，耐腐蝕，防凍性能好。它能對石油儲罐內外壓著進行自動調節等特點。

阻火呼吸閥尺寸：

公稱通徑 (mm)	安裝尺寸（mm）
	D	K	L	H	n×φ
DN25	115	85	160	165	4×14
DN32	135	100	180	185	4×18
DN40	145	110	190	190	4×18
DN50	160	125	220	220	4×18
DN80	195	160	270	260	8×18
DN100	219	180	310	280	8×18
DN150	280	240	380	330	8×22
DN200	335	295	450	380	12×22
DN250	395	350	520	420	12×22
DN400	565	515	670	520	16×26

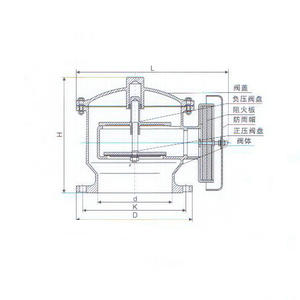

 阻火呼吸閥結構示意圖：



阻火呼吸閥標準：根據國家標準（石油化工企業設計防火規范）《GB50160-92》的規定：“甲、乙類液體的

固定頂罐，應設阻火器和呼吸閥”的要求，呼吸閥和阻火器是不可缺少的安全設施。它不謹可使罐內壓保持正

常狀態，防止罐內超壓或超真空度且可減少罐內液體揮發損耗。 按（石油儲罐呼吸閥）（SY7511-87）、

（石油儲罐阻火器阻火性能和試驗方法）（GB5908-86）等標準進行制造和試驗、檢驗。或按客戶指定標準。

法蘭標準：GB、HG、SH、HGJ、ANSL、JIS等標準。（用戶指定，請注明壓力等級）

阻火呼吸閥操作壓力：

A級正壓：355Pa(36亳米水柱)負壓：295Pa(30亳米水柱)

B級正壓：980Pa(100亳米水柱)負壓：295Pa(30亳米水柱)

C級正壓：1765Pa(180亳米水柱)負壓：295Pa(30亳米水柱)

阻火呼吸閥安裝適用與維護：

1、阻火呼吸閥安裝在儲油罐的最高點，以便降低物料的蒸發損耗和維持儲罐內外的氣壓平衡。

一般立式油罐，阻火呼吸閥安裝于油罐頂板中央范圍內；對于罐頂需要設隔熱層的儲罐，阻火呼吸閥

可安裝在梯子平臺附近。

2、阻火呼吸閥出廠時，法蘭密封面采用塑料保護蓋，以免運輸途中造成法蘭密封面受損，貨到現場安

裝時，務必要把法蘭保護蓋取掉，再垂直安裝于儲罐罐頂部。阻火呼吸閥不可橫放和倒置，若儲罐頂部

需要安裝兩個阻火呼吸閥時，阻火呼吸閥與罐頂中心應該對稱安裝。

3、呼吸閥安裝于儲罐上一般使用1-3個月，需要定期檢查呼吸閥正負壓閥盤工作是否靈活，呼吸閥在正

常工作時，會發出“嘶-嘶-嘶”的泄壓排氣的聲音，否則，需要將呼吸閥頂部的閥蓋打開，檢查呼吸閥的閥

盤是否出現“卡盤”現象。導桿上是否有污垢，若有及時清理干凈污垢，保證導桿運行自如。閥座密封面有

無磨損，如有磨損需立即更換，以保證呼吸閥的正常安全運行。

4、阻火呼吸閥的正負壓閥盤是根據罐內的壓力的升降而不斷變化，上下運動。當阻火呼吸閥使用三年時間后，

一般都需要更換阻火呼吸閥內部的閥盤，導桿以及閥座的密封面，以保證阻火呼吸閥正常工作，維持儲罐的安全

運行。為了阻火呼吸閥使用安全，應在3-6個月內定期將波紋阻火層拆下，清洗干凈，保證阻火層上每個孔暢通，

防止堵塞，確保安全正常使用。定期檢查通風氣正、負閥盤動作是否靈活，導桿及閥盤接觸密封面有無損壞，如

有損壞應立即調換。在檢查維護重新安裝時，應保證閥內各結合面嚴密配合，閥盤升降靈活。新閥啟用時，應安裝

前清除閥盤間的防震物，否則呼吸閥將失靈。

上海南石是專業的阻火呼吸閥生產廠家，公司生產的產品：呼吸閥、阻火器、阻火透氣帽、防火真空壓力帽、鋁合

金圓球閥、鋁合金單法蘭球閥、卸油口、雙門底閥、量油孔等系列配套附件。
